Каждую весну ко мне приезжают с одной и той же историей: окно в срубе перестало открываться, створку заклинило, по раме пошла трещина. Почти всегда причина одна — окно поставили прямо в проём, без обсадной коробки, и дом просто сел на него сверху.
Сруб живёт своей жизнью. Дом из бревна естественной влажности за первые три года садится на 5–8 сантиметров с каждого метра высоты. Профилированный брус камерной сушки — на 2–3. Даже клеёный брус, о котором говорят, что он не садится, за первый сезон отдаёт по несколько миллиметров на метр.
Проём при этом сжимается сверху вниз. Если в нём стоит жёсткая рама, она принимает на себя вес нескольких венцов. Стеклопакет такого не выдерживает.
Что такое обсада и зачем она

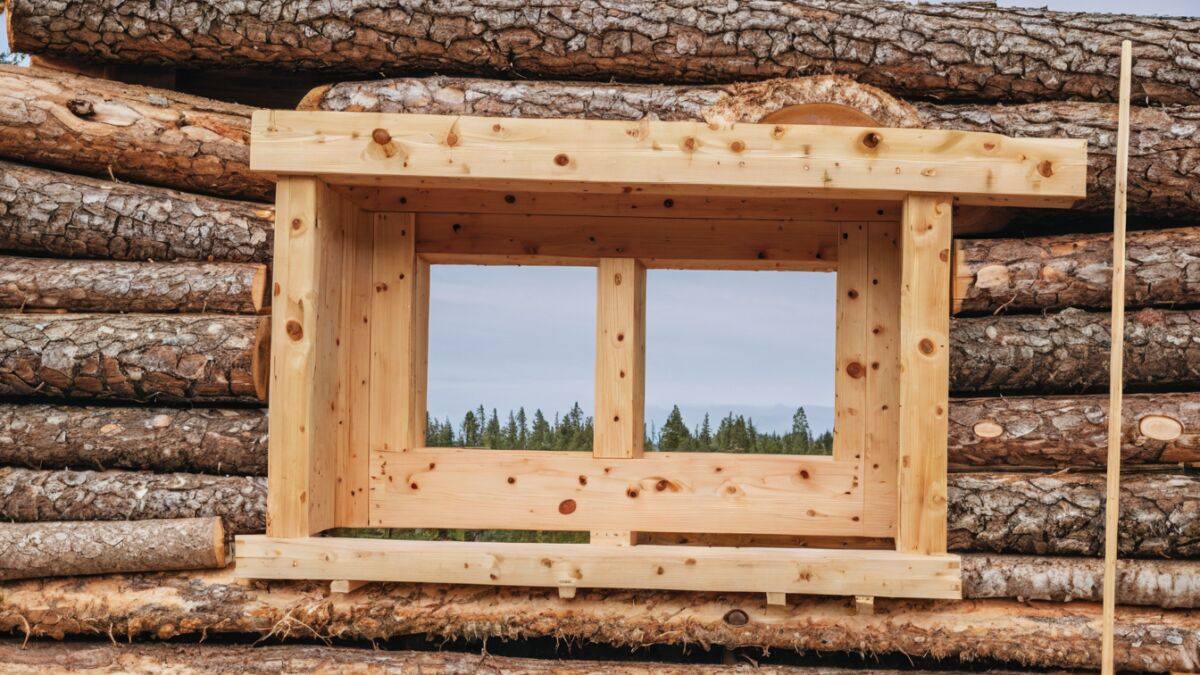

Обсадная коробка, или окосячка, — это деревянная рама внутри проёма, которая не связана с венцами жёстко. Она удерживает торцы брёвен от расхождения в стороны и при этом позволяет им свободно скользить вниз по вертикальным стойкам.
Окно ставится не в проём, а в эту коробку. Между верхом коробки и ближайшим венцом остаётся усадочный зазор — пустота, в которую дом опускается. Пока зазор не выбран, окно не чувствует нагрузки вообще.
Это единственная деталь, которую нельзя пропустить. Всё остальное в оконном узле сруба — вопрос вкуса и денег, а обсада — вопрос того, будет окно работать через три года или нет.
Три типа окосячки
В закладной брусок. В торцах брёвен фрезеруется вертикальный паз, в него вставляется брусок 50×50, а к бруску крепится боковина коробки. Самый распространённый вариант, дешёвый и быстрый. Годится для большинства окон в жилом доме.
В шип-монолит, или в колоду. В торце брёвен выбирается шип, а в боковине коробки — ответный паз. Коробка получается толще и жёстче, узел выглядит аккуратнее изнутри. Дороже примерно в полтора раза, зато держит широкие проёмы и панорамные окна.
В шип обратный, или «в косяк». Обратная схема: шип на коробке, паз в бревне. Встречается реже, в основном там, где толщина стены не позволяет выбрать глубокий паз.
Для стандартного окна метр на полтора в стене из бруса 200 миллиметров я почти всегда предлагаю закладной брусок. Разницы в надёжности заказчик не почувствует, а экономия ощутимая.
Каким должен быть усадочный зазор
Здесь ошибаются чаще всего. Зазор считают от возраста и материала дома.
- Свежий сруб из бревна или бруса естественной влажности — 60–80 миллиметров над коробкой.
- Дом, отстоявшийся год-полтора — 40–60 миллиметров.
- Профилированный брус камерной сушки — 30–40.
- Клеёный брус — 20–30. Меньше не делаю никогда, даже когда производитель уверяет, что усадки не будет.
Зазор заполняется мягким материалом: льноватином, джутом, минеральной ватой невысокой плотности. Он должен сжиматься. Сверху закрывается наличником, который крепится только к коробке, а к стене — нет.
Пена в усадочный зазор не идёт ни при каких обстоятельствах. Застывшая монтажная пена — жёсткий материал, она передаёт нагрузку вниз ровно так же, как если бы зазора не было. Я разбирал узлы, где пена в зазоре выдавила коробку внутрь помещения на сантиметр.
Как это делается по шагам
- Размечается и вырезается проём. Размер берётся с запасом: к высоте окна прибавляется высота коробки, усадочный зазор и подоконная доска.

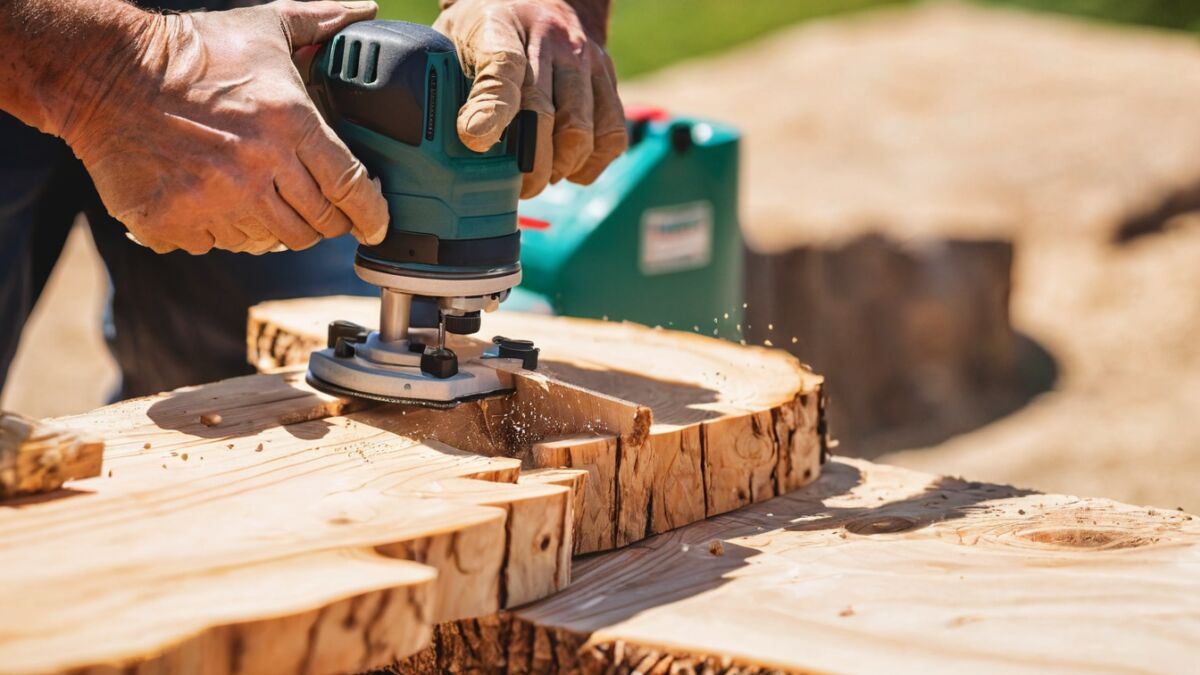

- Фрезеруется паз в торцах. Ширина обычно 50 миллиметров, глубина 50. Паз должен быть строго вертикальным, иначе брёвна при усадке начнёт клинить.
- Ставится закладной брусок. Он входит в паз свободно, с зазором в пару миллиметров, и прокладывается джутом. К брёвнам не крепится ничем.
- Собирается коробка. Боковины притягиваются к брускам, снизу ставится подоконная доска, сверху — верхняя перемычка. Углы соединяются на шип или на саморезы в торец.

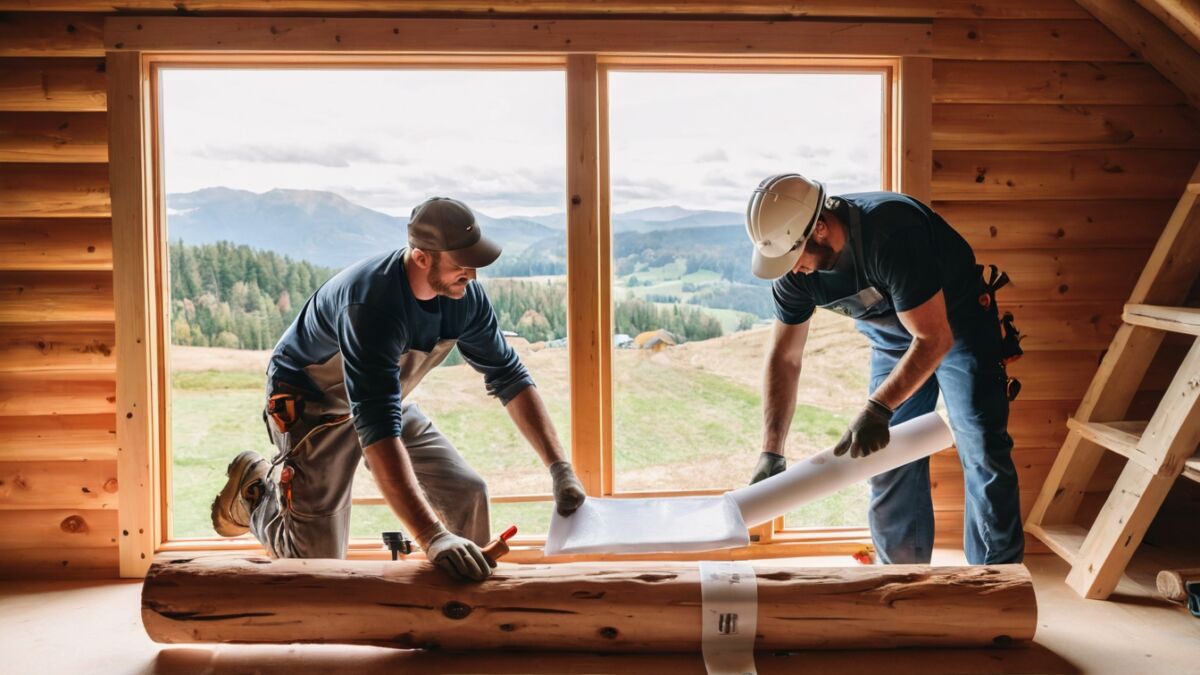

- Ставится окно. Крепится к коробке анкерными пластинами или через раму, зазор по периметру 15–20 миллиметров запенивается обычным порядком.
- Закрывается усадочный зазор. Утеплитель, гидроизоляционная лента снаружи, паронепроницаемая внутри, наличник поверх.
Работа на одно окно занимает у бригады из двух человек примерно полдня, если проём уже вырезан.
Чего нельзя делать никогда
Список короткий, но каждый пункт я видел своими глазами.
Крепить коробку саморезами насквозь в венцы. Это самая частая ошибка неопытных бригад. Один саморез в бревно превращает всю обсаду в жёсткую связь, и смысл конструкции исчезает. Проверить просто: снимите наличник и посмотрите на боковину коробки со стороны стены. Если видите шляпки — переделывать.
Ставить окно прямо в проём «потому что дом старый». Дом старше десяти лет действительно почти не садится вертикально, но продолжает дышать сезонно: зимой брёвна сохнут и подтягиваются, летом набирают влагу. Ход в 10–15 миллиметров за год есть всегда.
Использовать сырой материал на саму коробку. Обсада должна быть из сухой доски влажностью до 12 процентов. Сырая коробка сама покоробится за первый сезон и утащит за собой окно.
Забывать про наличник. Наличник, прибитый одновременно к коробке и к стене, работает точно так же, как саморез в венец, — намертво связывает подвижное с неподвижным.
Когда ставить окна — сразу или после усадки
Вопрос, который мне задают на каждом объекте. Ответ зависит от того, чем вы готовы пожертвовать.
Классическая схема — дом стоит под крышей без окон один сезон, потом ставится обсада и окна. Так делали всегда, и так дешевле: усадка проходит вхолостую, зазоры можно взять минимальные. Минус очевиден — год дом стоит открытым, внутри работать нельзя, а проёмы приходится чем-то закрывать от дождя и снега.
Современная схема — обсада и окна ставятся сразу после сборки коробки, с полным усадочным зазором. Дом закрывается, отделку можно вести с первой зимы. Расплата — зазор в 70–80 миллиметров по всему периметру проёмов, который придётся аккуратно прятать за наличниками, и необходимость раз в год проверять, не выбрался ли он.
Я почти всегда за вторую схему. Открытый сруб за зиму набирает влагу торцами, чернеет и требует шлифовки весной. Закрытый дом сохнет равномерно и изнутри, и усадка идёт спокойнее.
Одно условие: если ставите окна сразу, договоритесь с бригадой, что через год они приедут и проверят зазоры. Это получасовая работа, но именно она отделяет удачный монтаж от неудачного.
Что делать, если окно уже зажало
Признаки понятны без специалиста: створка цепляет раму снизу или сбоку, ручка поворачивается с усилием, стеклопакет по краю дал волосяную трещину, наличник выгнуло дугой.
Порядок действий такой.
- Снимите наличники сверху и по бокам. Часто наличник, прибитый к стене, — единственная причина, и после его снятия окно начинает работать.
- Проверьте верхний зазор. Если он выбран полностью и коробка упирается в венец, придётся выбирать древесину сверху. Это делается ручной пилой и стамеской по месту, снимается 20–30 миллиметров, окно при этом остаётся на месте.
- Найдите крепёж в венцах. Все саморезы и гвозди, которые проходят сквозь коробку в бревно, выкручиваются. После этого узел обычно расслабляется в течение нескольких дней.
- Проверьте пену. Если усадочный зазор был запенен, пену вырезают ножом полностью и заменяют мягким утеплителем.
Если стеклопакет уже лопнул, менять его до устранения причины бессмысленно — новый треснет так же. Сначала снимается нагрузка, дом стоит месяц, и только потом стеклопакет.
Хуже всего, когда обсады нет вовсе и рама вмонтирована в проём на пену и анкеры. Тогда окно вынимается целиком, проём приводится в порядок, фрезеруется паз, ставится нормальная коробка. По деньгам это почти как новое окно, но других вариантов нет.
Отливы, ленты и мелочи, которые решают
Наружный отлив крепится к коробке, а не к бревну, и заводится под нижнюю обвязку с уклоном не меньше 10 градусов. Сруб под окном мокнет сильнее всего именно от неправильного отлива: вода стекает по стеклу, попадает на подоконную часть и остаётся там.
Снаружи по периметру окна идёт паропроницаемая гидроизоляционная лента, изнутри — пароизоляционная. Порядок именно такой: влага должна иметь возможность уходить наружу и не должна попадать внутрь конструкции из помещения. Перепутанные местами ленты гарантированно дают конденсат в узле и почернение древесины за два-три сезона.
Торцы бруска и коробки в проёме обрабатываются антисептиком до сборки, а не после. Потом до них уже не добраться.
Материал и во что обходится
Коробку делают из сухой сосны, реже — из лиственницы или дуба, если узел остаётся видимым в интерьере. Толщина боковины для окна — 50 миллиметров, для двери — 70–80, потому что нагрузка от полотна выше.
Ориентиры по деньгам на момент написания, за один оконный проём:
- Окосячка в закладной брусок из сосны — 2,5–4 тысячи гривен вместе с материалом.
- Окосячка в шип-монолит — 4,5–7 тысяч.
- То же из лиственницы — плюс 40–60 процентов к цене материала.
- Монтаж окна в готовую коробку — 1,5–2,5 тысячи.
На фоне стоимости самого окна это немного, и торговаться здесь бессмысленно. Переделка узла с демонтажом окна и лечением деформированного проёма обходится в три-четыре раза дороже, чем сделать сразу правильно.
Как проверить чужую работу
Если окна ставила бригада, а вы принимаете результат, сделайте три вещи.
Снимите верхний наличник и загляните в зазор. Вы должны увидеть пустоту, заполненную мягким утеплителем, а не пену и не плотно подогнанное дерево. Померьте зазор рулеткой — цифра должна соответствовать материалу дома.
Посмотрите на боковины коробки со стороны стены на предмет крепежа в венцы. Их там быть не должно.
И проверьте створки: они должны открываться и закрываться без усилия по всей траектории, а зазор между створкой и рамой быть одинаковым сверху и снизу. Если сверху зазор заметно меньше — узел уже начал зажимать окно, и ждать нечего.
Одно окно, поставленное правильно, переживёт две смены стеклопакетов. Поставленное в проём напрямую — не переживёт и первую зиму дома под крышей.
