Карбонизация бетона — это медленный, необратимый физико-химический процесс взаимодействия углекислого газа (CO₂) из атмосферы с продуктами гидратации портландцемента. Явление признано одной из ключевых причин снижения долговечности железобетонных конструкций, поскольку напрямую провоцирует коррозию стальной арматуры.
Химизм процесса

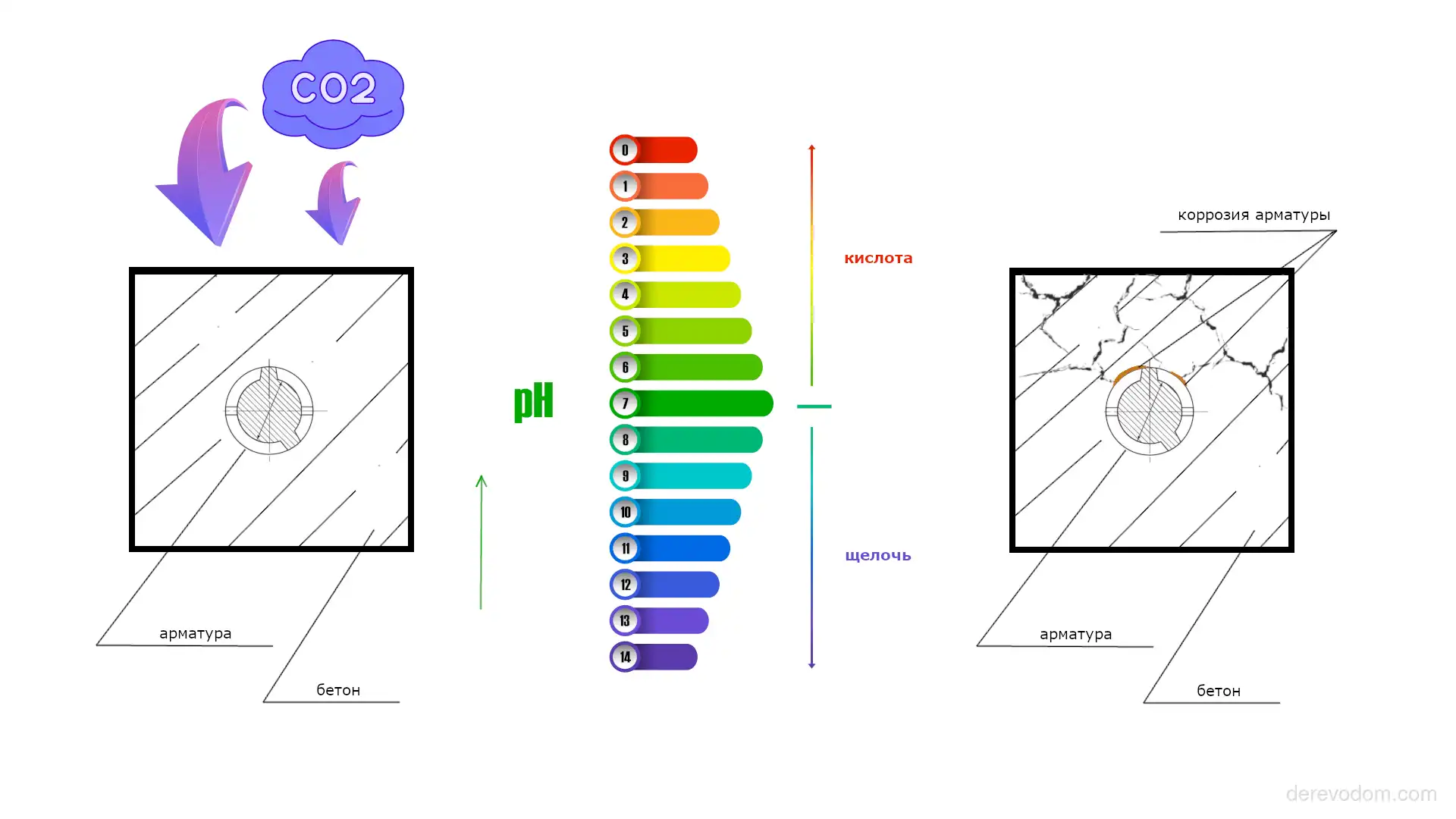

Свежий бетон на портландцементе обладает сильнощелочной средой: водородный показатель (pH) поровой жидкости достигает значений 12,5–13. Это объясняется присутствием гидроксида кальция Ca(OH)₂ — одного из главных продуктов гидратации клинкерных минералов. В такой среде на поверхности стальной арматуры самопроизвольно формируется тонкая пассивирующая оксидная плёнка (FeO), надёжно предохраняющая металл от ржавления.
Углекислый газ, проникая через систему капиллярных пор с поверхности бетона, растворяется в поровой влаге и диссоциирует с образованием карбонат-ионов CO₃²⁻. Далее запускается цепочка химических превращений:
| Этап | Химическая реакция | Результат |
|---|---|---|
| 1 Растворение CO₂ | CO₂ + H₂O → H₂CO₃ → H⁺ + HCO₃⁻ → 2H⁺ + CO₃²⁻ | Образование карбонат-ионов в поровом растворе |
| 2 Нейтрализация Ca(OH)₂ | Ca(OH)₂ + CO₂ → CaCO₃↓ + H₂O | Связывание гидроксида кальция в нерастворимый кальцит |
| 3 Декальцинация C–S–H | xCaO·ySiO₂·zH₂O + xCO₂ → xCaCO₃↓ + ySiO₂·tH₂O + (z−t)H₂O | Разрушение гелевой фазы цементного камня, усадка, рост пористости |
| 4 Разложение AFm/AFt | Моносульфоалюминат и эттрингит разлагаются при pH ≈ 11,6 и ≈ 10,6 | Высвобождение сульфат-ионов, дополнительная декальцинация |
По мере исчерпания всего резерва Ca(OH)₂ углекислый газ начинает воздействовать на гель C–S–H — основную фазу цементного камня, отвечающую за прочность. Отношение Ca/Si в гидросиликатах кальция постепенно снижается вплоть до значений менее 0,8, после чего C–S–H трансформируется в аморфный кремнезём. Этот процесс сопровождается усадкой, растрескиванием и существенным ростом пористости в уже карбонизированной зоне.
Механизм продвижения фронта карбонизации
Карбонизация носит ярко выраженный послойный характер. Между полностью карбонизированным наружным слоем и нетронутым внутренним массивом формируется так называемый фронт (зона) карбонизации — узкая переходная область, где одновременно присутствуют и Ca(OH)₂, и CaCO₃. Скорость миграции фронта вглубь конструкции лимитируется наиболее медленным звеном — диффузией газообразного CO₂ через поровое пространство.
Кинетика процесса в нормальных влажностных условиях хорошо описывается уравнением диффузии Фика и выражается зависимостью «квадратного корня из времени»:
где dc — глубина карбонизации (мм), k — коэффициент интенсивности карбонизации (мм/год0,5), t — время экспозиции (годы).
Коэффициент k аккумулирует влияние трёх групп факторов: проницаемости структуры бетона, «буферной ёмкости» по CaO (зависит от расхода и вида цемента) и агрессивности окружающей среды.
Факторы, влияющие на скорость карбонизации
Внутренние факторы (свойства бетона)
- Водоцементное отношение (В/Ц): главный параметр. Высокое В/Ц повышает капиллярную пористость и проницаемость; плотные бетоны с В/Ц ≤ 0,4 карбонизируются в разы медленнее.
- Вид и расход цемента: шлакопортландцемент и цементы с золой-унос имеют пониженную буферную ёмкость по Ca(OH)₂, что ускоряет нейтрализацию.
- Условия твердения: влажностный уход в ранние сроки обеспечивает высокую степень гидратации и низкую проницаемость.
- Минеральные добавки: микрокремнезём, метакаолин уплотняют структуру, но одновременно снижают резерв гидроксида кальция.
Внешние факторы (окружающая среда)
- Относительная влажность воздуха: оптимум — 50–60%. При RH < 25% недостаточно влаги для реакции; при RH > 90% поры заполнены водой и диффузия газа блокируется.
- Концентрация CO₂: прямая степенная зависимость. В городской среде (0,04–0,1% CO₂) процесс медленный; в промышленных зонах — ускоренный.
- Температура: рост температуры увеличивает коэффициент диффузии CO₂. При отрицательных температурах процесс замирает.
- Наличие трещин: микротрещины раскрытием от 50 мкм способны удвоить глубину карбонизации, обеспечивая прямой доступ CO₂ вглубь.
Степень карбонизации: важный нюанс
Исследования шведских учёных (Lagerblad, CBI) показали, что в бетоне, эксплуатируемом внутри сухих отапливаемых помещений, карбонизация протекает не полностью. Рентгенофазовый анализ выявляет значительное количество непрореагировавшего Ca(OH)₂ даже в толще внешне карбонизированного слоя — кристаллы портландита оказываются «запечатанными» в оболочку из кальцита. Степень превращения CaO часто не превышает 50%, что необходимо учитывать при прогнозировании остаточного ресурса конструкций.
Последствия карбонизации для железобетона
Депассивация арматуры
При падении pH ниже 9,5–10 оксидная плёнка на стали растворяется. В присутствии влаги и кислорода запускается электрохимическая коррозия. Продукты коррозии (ржавчина) занимают объём в 2–6 раз больший, чем исходная сталь.
Растрескивание защитного слоя

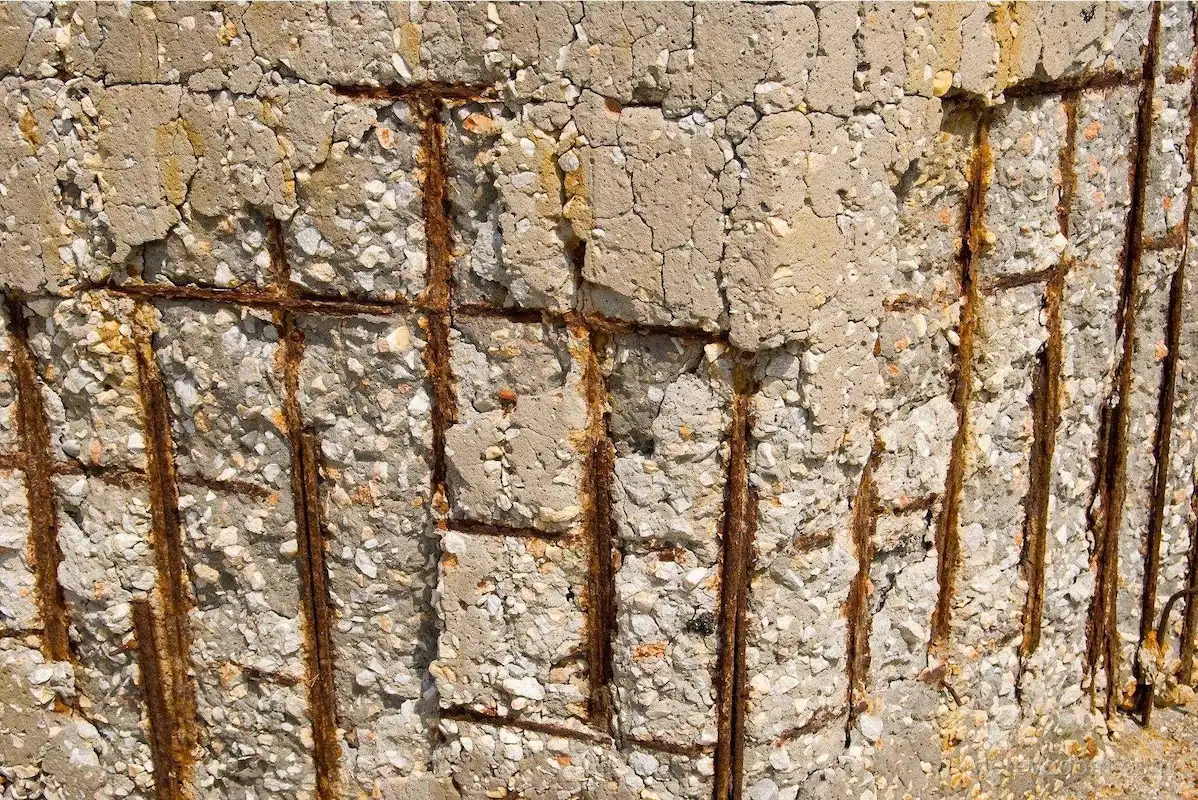

Внутреннее давление от расширяющейся ржавчины вызывает образование продольных трещин вдоль арматурных стержней. Защитный слой бетона отслаивается, обнажая арматуру и резко ускоряя дальнейшую деградацию.
Потеря несущей способности
Уменьшение сечения арматуры, нарушение сцепления стали с бетоном и деградация цементной матрицы в совокупности ведут к прогрессирующему снижению прочности и жёсткости конструкции вплоть до аварийного состояния.
Методы диагностики
Фенолфталеиновый тест — классический полевой метод

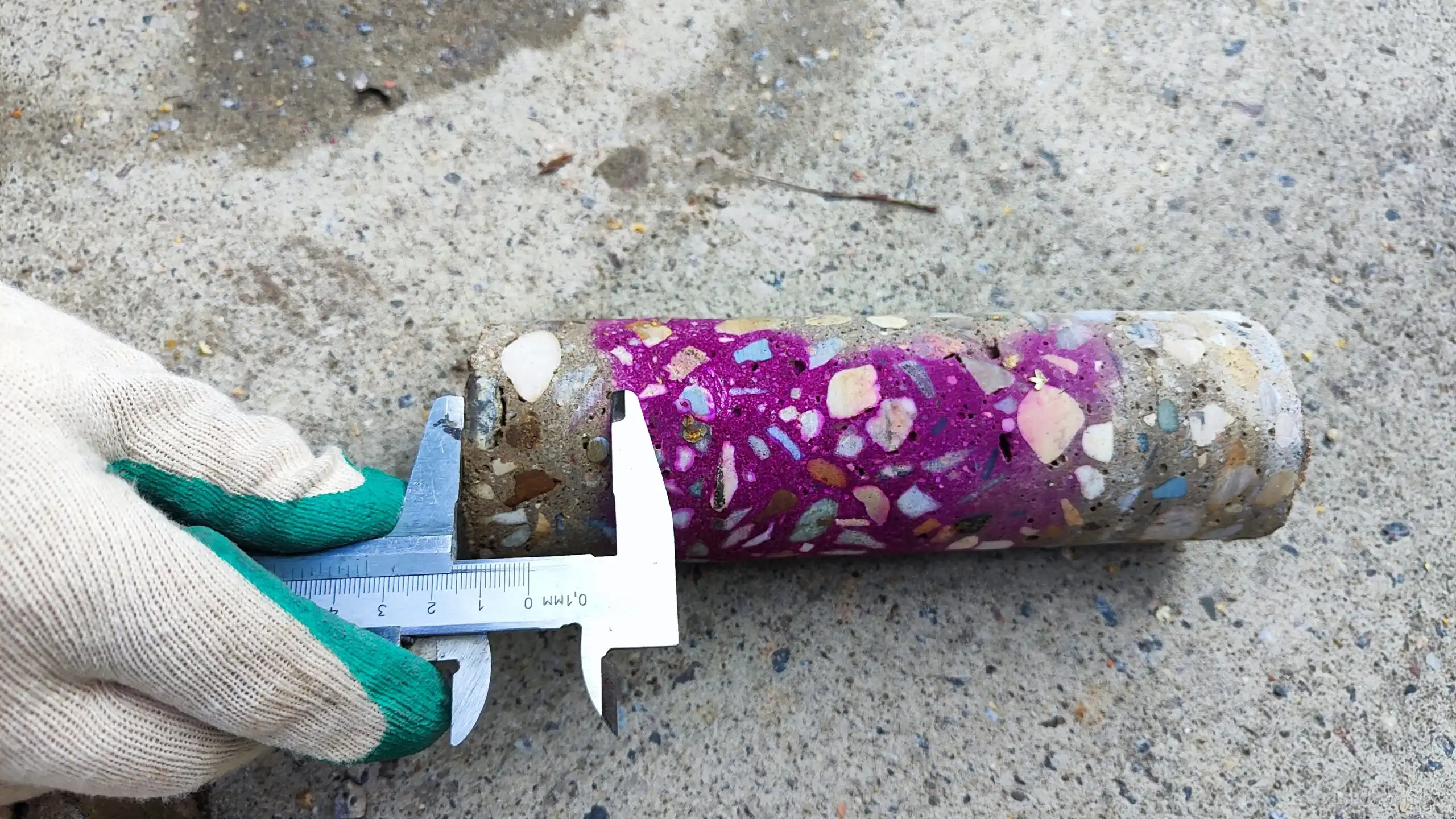

Наиболее простой и широко распространённый способ определения глубины карбонизации. На свежий скол бетона наносят 1%-й спиртовой раствор фенолфталеина. Участки с pH ≥ 9,2 окрашиваются в яркий малиново-розовый цвет; карбонизированный бетон остаётся бесцветным. Толщину обесцвеченного слоя измеряют штангенциркулем.
| Метод | Принцип | Информативность | Применение |
|---|---|---|---|
| Фенолфталеиновый тест | Колориметрическая индикация pH | Граница pH ≈ 9,2; полуколичественный | Полевое обследование, экспресс-контроль |
| Термогравиметрия (TGA) | Диссоциация CaCO₃ при 600–850 °C | Точное содержание Ca(OH)₂ и CaCO₃ по профилю | Лабораторный анализ кернов |
| Рентгенофазовый анализ (XRD) | Идентификация кристаллических фаз | Обнаружение портландита, кальцита, ватерита, арагонита | Фундаментальные исследования |
| ИК-спектроскопия (FTIR) | Колебательные полосы CO₃²⁻ | Степень карбонизации, идентификация полиморфов CaCO₃ | Детальный анализ карбонатного профиля |
| Рамановская спектроскопия | Характеристические пики кальцита | Картирование зон карбонизации, высокое разрешение | Микроструктурные исследования |
Важно: фенолфталеиновый тест фиксирует лишь пороговое значение pH ≈ 9,2. Частично карбонизированный бетон (pH 9,2–11,5) может оставаться неокрашенным, хотя коррозия арматуры уже возможна. Для точной оценки применяют лабораторные методы.
Методы защиты и профилактики
- Назначение достаточной толщины защитного слоя бетона согласно ДБН/СНиП с учётом агрессивности среды;
- Проектирование бетонов с низким водоцементным отношением (В/Ц ≤ 0,45) и высоким классом по водонепроницаемости;
- Применение сульфатостойких и низкощелочных цементов с обоснованием по условиям эксплуатации;
- Обеспечение качественного уплотнения бетонной смеси при укладке.
- Обработка поверхности гидрофобизирующими пропитками (силан-силоксановые составы) для снижения капиллярного подсоса влаги;
- Нанесение уплотняющих кольматирующих составов (коллоидный кремнезём, кристаллические смеси) для заполнения пор;
- Введение в бетонную смесь ингибиторов коррозии (нитриты кальция, аминоспирты), мигрирующих к арматуре.
- Лакокрасочные покрытия с низкой диффузионной проницаемостью по CO₂;
- Полимерцементные и эпоксидные покрытия для конструкций в агрессивных промышленных средах;
- Цементно-битумные и цементно-латексные обмазки — в том числе по арматуре в бетонах автоклавного твердения;
- Мембранные системы для гидротехнических и подземных сооружений.
- Регулярные обследования с определением глубины карбонизации по фенолфталеину каждые 5–10 лет;
- При ремонте — полное удаление карбонизированного бетона до «здорового» слоя;
- Очистка оголённой арматуры от ржавчины, нанесение антикоррозионных составов;
- Восстановление защитного слоя ремонтными полимерцементными составами.
Карбонизация и экология: двойственная роль
Интересно, что карбонизация бетона выполняет и экологическую функцию: цементный камень выступает поглотителем атмосферного CO₂, частично компенсируя выбросы цементной промышленности (на производство 1 т цемента выделяется ~800 кг CO₂). По разным оценкам, за полный жизненный цикл бетонные конструкции могут абсорбировать до 20–30% от объёма CO₂, выделенного при обжиге клинкера. Однако этот процесс растянут на десятилетия и не может служить полноценным механизмом декарбонизации отрасли.
В сфере переработки строительных отходов дроблёный бетон демонстрирует вторую волну карбонизации: свежие поверхности скола, содержащие непрореагировавший Ca(OH)₂ и зёрна непрогидратированного цемента, активно связывают CO₂ при складировании. Это свойство используется в технологиях вторичного заполнителя и укрепления дорожных оснований.
Нормативная база
Украина
- ДБН В.2.6-98:2009 «Бетонні та залізобетонні конструкції. Основні положення»
- ДСТУ Б В.2.7-224:2009 «Бетони. Правила контролю міцності»
- ДСТУ Б В.2.7-220:2009 «Бетони. Правила контролю міцності механічними методами неруйнівного контролю»
Россия и СНГ
- СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»
- СП 28.13330.2017 «Защита строительных конструкций от коррозии»
- ГОСТ 31384-2017 «Защита бетонных и железобетонных конструкций от коррозии»
Прогнозирование долговечности
Современные модели прогнозирования карбонизации (фиб Модель Код 2010, модели CBI, подходы Papadakis и др.) учитывают комплекс параметров: состав бетона, тип цемента, водоцементное отношение, степень гидратации, климатические данные и концентрацию CO₂. Численные методы (конечно-элементное моделирование) и нейросетевые алгоритмы позволяют рассчитывать время достижения фронтом карбонизации арматурных стержней и, следовательно, период до начала коррозии.
Для ускоренной оценки стойкости применяют испытания в камерах с повышенной концентрацией CO₂ (1–20% об.), экстраполируя результаты на естественные условия через коэффициент ускорения.
