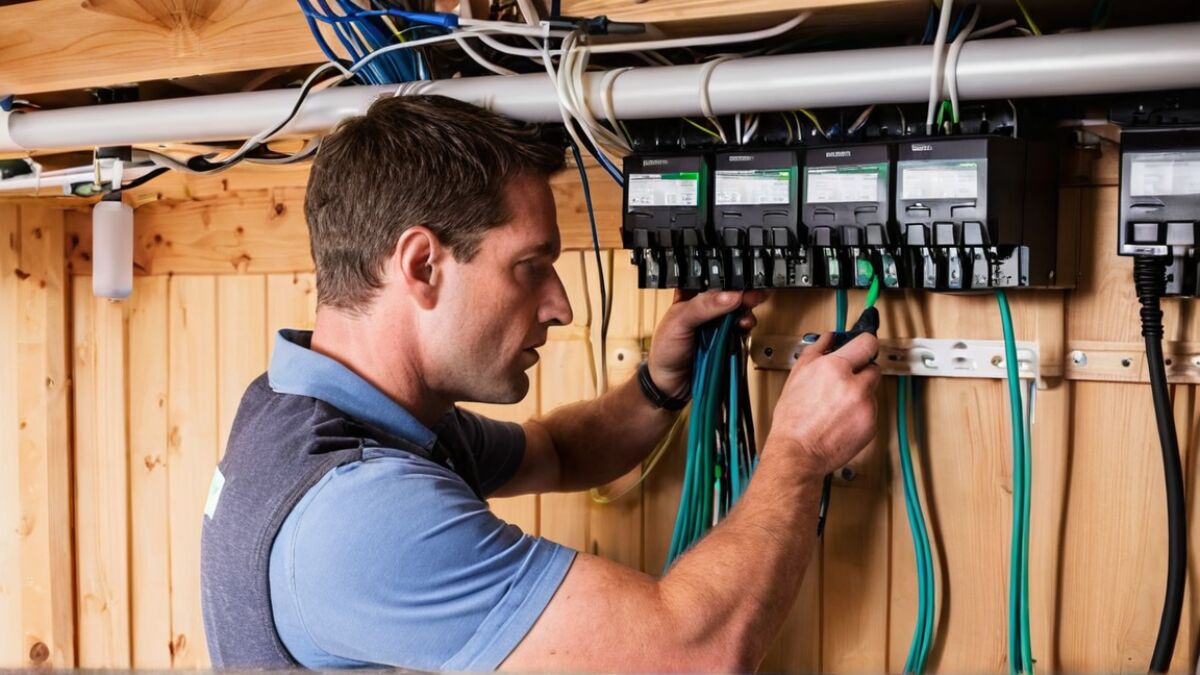

Электрика в деревянном доме отличается от электрики в кирпичном одним обстоятельством: здесь любая неисправность происходит внутри горючей конструкции. Искрящий контакт в бетонной стене останется искрящим контактом. Тот же контакт в стене из бруса может стать началом пожара.
Отсюда все правила, которые кажутся избыточными: металлические трубы, отдельные автоматы, устройства защитного отключения, запрет на соединения в скрытых местах. Каждое из них закрывает конкретный сценарий, который в деревянном доме заканчивается хуже, чем в любом другом.
Разбираем, как устроена безопасная проводка, что можно сделать самому, а где нужен электрик с допуском.
Два подхода: открытая и скрытая
Открытая проводка идёт по поверхности стены: в кабель-каналах, в трубах, на изоляторах в ретро-стиле. Её видно, к ней есть доступ, любая неисправность обнаруживается быстро, а ремонт не требует разбирать отделку.
Скрытая проводка прячется в конструкции: в полостях каркаса, в штробах бруса, за отделкой. Выглядит чище, но требует значительно больше внимания к защите кабеля.
Универсального ответа, что лучше, нет. Есть закономерность: чем более горюча конструкция и чем труднее доступ, тем строже требования к защите кабеля.
Ретро-проводка на изоляторах — не только эстетика. Провод, висящий в воздухе с зазором от стены, охлаждается и не передаёт тепло на древесину, а любое повреждение видно сразу.
Скрытая проводка: главное требование

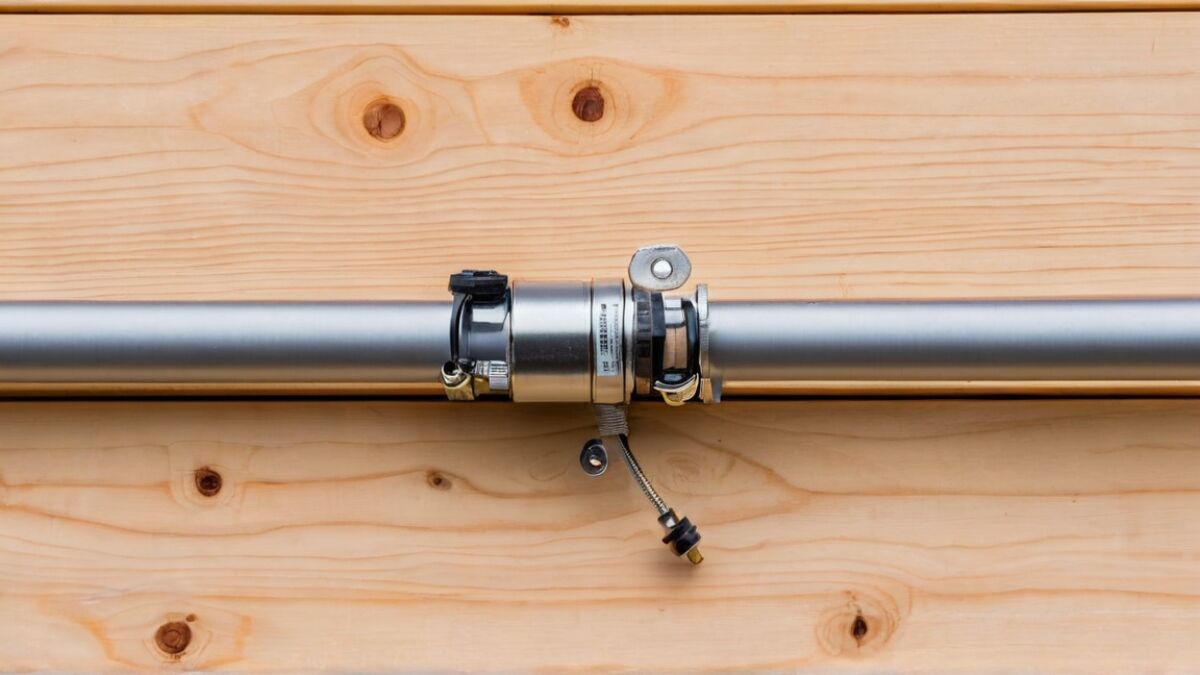

Кабель, проложенный скрыто по горючему основанию, должен быть защищён оболочкой, которая не даст пламени выйти наружу и не даст ему добраться до дерева. На практике это означает металлическую трубу или металлорукав с достаточной толщиной стенки.
Почему обычная пластиковая гофра здесь не подходит: она защищает от механических повреждений и от влаги, но при коротком замыкании плавится. Самозатухающий пластик не поддерживает горение сам по себе — но горящую изоляцию внутри он не удержит.
Практические правила скрытой прокладки:
- Металлическая труба или рукав по всей длине скрытого участка, без разрывов.
- Развальцованные края или пластиковые втулки на входе и выходе — острая кромка металла режет изоляцию.
- Трубы должны быть заземлены, если это предусмотрено принятым решением.
- Никаких соединений внутри трубы. Соединения — только в доступных распаячных коробках.
- Запас по сечению трубы, чтобы кабель можно было заменить, не разбирая стену.
Проходы через стены и перекрытия
Отдельный узел, который часто делают небрежно. Кабель, проходящий сквозь деревянную стену или перекрытие, защищают гильзой — отрезком металлической трубы, проходящим насквозь. Гильза не даёт кабелю тереться о древесину при усадке и локализует возможное возгорание.
Особенность деревянного дома: стена движется. Дом из бруса садится, и жёстко закреплённый в двух точках кабель может быть натянут или зажат. Поэтому в местах перехода с одной конструкции на другую оставляют компенсационную петлю — небольшой запас длины.
Щит и защита линий
Смысл щита — не в красивом ряду автоматов, а в том, чтобы каждая линия отключалась раньше, чем нагреется кабель.
Базовые вещи, которые должны быть:
- Вводной автомат, согласованный с выделенной мощностью.
- Разделение на группы. Отдельно освещение, отдельно розетки по зонам, отдельно мощные потребители: котёл, бойлер, варочная панель, насос, гараж.
- Автоматы по сечению кабеля. Номинал автомата подбирается под кабель, а не наоборот. Автомат на большее значение при тонком кабеле — прямой путь к перегреву провода.
- Устройства защитного отключения на группы розеток и на влажные зоны. УЗО реагирует на утечку тока — тот самый сценарий, когда изоляция повреждена, но короткого замыкания ещё нет.
- Отдельная защита для линий, идущих на улицу: в баню, в гараж, к освещению участка.
- Заземление по проекту, с контуром и подключением всех металлических частей.
Отдельно стоит упомянуть устройства защиты от дугового пробоя. Они реагируют именно на искрение в повреждённом контакте — сценарий, который обычный автомат не видит, потому что ток при этом остаётся в норме. В деревянном доме такая защита особенно уместна.
Розетки, выключатели, коробки
Установочные изделия для деревянного дома отличаются от обычных: они монтируются в негорючие подрозетники, а сам монтаж исключает контакт токоведущих частей с древесиной.
Что важно:
- подрозетники и коробки — металлические или из негорючего материала, установленные так, чтобы вокруг не оставалось пустот с опилками;
- все распаячные коробки доступны, не зашиты отделкой наглухо;
- соединения выполнены нормальными методами: клеммники, гильзы с опрессовкой, сварка — но не скрутка «на честном слове»;
- каждая коробка подписана или зафиксирована на схеме, иначе через год их придётся искать.
Кабель: что выбирать
Разговор о марках кабеля быстро уходит в спор, поэтому ограничимся принципами.
Для деревянного дома выбирают кабель с изоляцией, не распространяющей горение и с низким дымовыделением. Такие исполнения обозначаются специальными индексами в маркировке, и электрик их знает.
Сечение подбирают по нагрузке с запасом, а не по принципу «на свет хватит и тонкого». Запас по сечению — это меньший нагрев и возможность добавить потребителей позже.
Отдельная линия для каждого мощного прибора — не роскошь, а способ не греть один кабель всем домом.
Что подключают отдельно
Список потребителей, которым обычно дают собственную линию:
- электрический котёл или бойлер;
- варочная панель и духовой шкаф;
- стиральная и посудомоечная машины;
- насос скважины или станция;
- тёплый пол по зонам;
- гараж, мастерская, баня;
- уличное освещение и розетки на фасаде.
Такая разбивка нужна не только для защиты, но и для удобства: отключение одной линии не гасит весь дом.
Типовые ошибки монтажа
То, что встречается чаще всего при осмотре готовой проводки:
- Кабель проложен в пластиковой гофре внутри деревянной конструкции.
- Скрутки в скрытых полостях без коробок.
- Коробки зашиты вагонкой наглухо.
- Автоматы установлены «с запасом» на большее значение, чем позволяет кабель.
- УЗО отсутствует или установлено одно на весь дом — при срабатывании гаснет всё, и найти причину сложно.
- Нет компенсации усадки: кабель натянут между венцами.
- Заземление сделано формально или отсутствует.
- Проводка проложена вплотную к дымоходу.
- Светильники встроены в деревянный потолок без учёта нагрева.
Последний пункт заслуживает отдельного слова. Встраиваемые светильники нагреваются, и в деревянном потолке вокруг них должно быть свободное пространство и негорючая подложка. Замена лампы на более мощную в закрытом корпусе — распространённая причина обугливания дерева вокруг.
Что можно сделать самому
Разумное разделение труда выглядит так.
Хозяин может: составить техническое задание — где что будет стоять, сколько розеток в каждой комнате, какие приборы планируются; проложить трассы вместе с электриком; контролировать соблюдение правил и фотографировать скрытые работы.
Электрик должен: рассчитать нагрузки и сечения, собрать щит, выполнить заземление, сделать подключение к вводу и провести измерения.
Измерения — важный пункт. После монтажа проводят проверку сопротивления изоляции и заземления. Это документ, который подтверждает, что проводка сделана правильно, и он же пригодится при подключении к сети.
Проверка перед закрытием стен
До того как проводка скроется под отделкой, пройдитесь по списку:
- Все скрытые участки в металле, без разрывов.
- Соединения только в доступных коробках.
- Гильзы во всех проходах через конструкции.
- Компенсационные петли там, где дом будет садиться.
- Схема расположения коробок и трасс зафиксирована на фотографиях с привязкой к размерам.
- Номиналы автоматов соответствуют сечениям.
- УЗО установлены на розеточные группы и влажные зоны.
- Заземление подключено, измерения выполнены.
Фотографии трасс — отдельная ценность. Через год, когда понадобится повесить полку, они покажут, где под обшивкой идёт кабель. Это дешевле, чем искать его дрелью.
