Тепловий насос повітря-повітря чи повітря-вода: вибір для каркасника

Дзвінок від замовника завжди починається однаково: «У мене каркасник 150 квадратів, утеплений добре. Що вигідніше: звичайні кондиціонери чи тепловий насос з батареями?». Питання наче просте, але відповідь на нього ховається не в рекламних проспектах виробників, а в фізиці процесів, кліматичній зоні та вашому розумінні комфорту. За десять років монтажу інженерних систем у Київській та Житомирській областях я бачив різні сценарії. Іноді «повітря-вода» стає золотом у обв'язці, а іноді простий інверторний спліт працює надійніше за складну гідравлічну систему.

Каркасний будинок — це особливий організм. На відміну від цегли чи газоблоку, він має мінімальну теплоакумуляцію. Стіни не накопичують тепло, вони лише тримають його всередині. Це означає, що система опалення має реагувати миттєво. Якщо ви вимкнете котел на добу в цегляному будинку, температура впаде повільно. У каркаснику за 10-12 годин без опалення взимку може стати некомфортно. Саме ця інерційність (а точніше її відсутність) диктує вибір між двома технологіями.

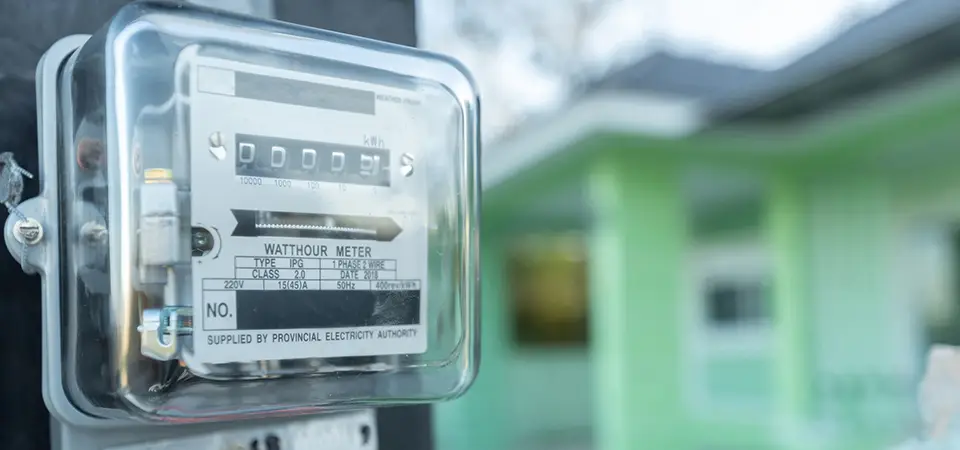

У цій статті я не буду переповідати вікіпедію. Ми розберемо реальну ефективність,CAPEX (капітальні витрати) та OPEX (експлуатаційні витрати), спираючись на нормативну базу України та Європи, а також на сухі цифри з лічильників моїх клієнтів.

Фізика каркасного будинку: чому це важливо

Перш ніж обирати обладнання, треба зрозуміти, з чим ми працюємо. Каркасна технологія будівництва в Україні регулюється ДБН В.2.6-31:2021 «Теплова ізоляція будівель». Сучасний каркасник, збудований за цими нормами, має опір теплопередачі стін (R) на рівні 4,5–5,0 м²·К/Вт для першої кліматичної зони (Київ, північ). Це дуже теплий контур.

Головна проблема таких будинків — перегрів. Сонце світить у вікна, зібралися гості, працює духовка — температура різко зростає. Система опалення має вміти швидко зупинятися і так само швидко включатися. Тут ми впираємося в першу відмінність між типами насосів.

Інерційність системи «повітря-вода»

Класична схема «повітря-вода» з радіаторами передбачає наявність теплоносія (води або антифризу) в трубах та радіаторах. Навіть без буферної ємності, об'єм води в системі створює певну інерцію. Тепловому насосу потрібно час, щоб нагріти воду, яка потім нагріває метал радіатора, який віддає тепло повітрю. Для каркасника це може бути як плюсом (згладжування коротких циклів вмикання-викликання), так і мінусом (довга реакція на зміну погоди).

Миттєвість системи «повітря-повітря»

Інверторний спліт гріє безпосередньо повітря в приміщенні. Теплообмін відбувається напряму. Це ідеально підходить для будинків з низькою теплоємністю. Ви задали 22°C — він швидко вийшов на режим. Але є нюанс: конвекція. Тепле повітря збирається під стелею, а ноги можуть мерзнути, якщо немає примусової циркуляції або правильно розташованих внутрішніх блоків.

Технічна реалізація: «Повітря-повітря»

По суті, це звичайний кондиціонер, який вміє гріти. Але не всі кондиціонери однаково корисні для опалення. Для української зими звичайні моделі, розраховані до -5°C або -7°C, не підходять. Нам потрібні спеціалізовані теплові насоси типу «повітря-повітря» (часто їх називають «теплові кондиціонери»).

Ключові вимоги до обладнання

Згідно з європейським стандартом EN 14825, який визначає методи випробувань та оцінки сезонної ефективності, нас цікавить коефіцієнт SCOP (Seasonal Coefficient of Performance). Для зони Київ (умовно помірна кліматична зона) мінімальний прийнятний SCOP має бути не нижче 3.8–4.0.

На що звертати увагу при виборі спліт-системи для опалення:

1. Нижня межа роботи. Бюджетні моделі вимикаються при -10°C. Топові (наприклад, серії для скандинавського ринку) працюють до -25°C або навіть -30°C. Але пам'ятайте: при -20°C продуктивність падає вдвічі, а споживання зростає.
2. Піддон збірника конденсату. Це критичний момент. Під час роботи на обігрів зовнішній блок обмерзає. Вмикається цикл дефростації (відтаювання). Якщо піддон не підігрівається, конденсат замерзає, перетворюючись на кригу, яка може заблокувати вентилятор або пошкодити теплообмінник. Шукайте моделі з повним електропідігрівом піддону та картера компресора.
3. Фреон. Сучасний стандарт — R32. Він має кращі термодинамічні властивості для роботи на обігрів, ніж застарілий R410A, і менший потенціал глобального потепління (GWP), що відповідає екологічним вимогам ЄС (F-Gas Regulation).

Монтажні нюанси

Монтаж системи «повітря-повітря» регулюється ДБН В.2.5-67:2018 «Опалення, вентиляція та кондиціювання» в частині розміщення внутрішніх блоків. Головна помилка — вішати блок над диваном або ліжком. Потік теплого повітря не повинен дути на людей. У каркасному будинку, де звукоізоляція перегородок часто робиться з мінеральної вати, шум внутрішнього блоку може стати проблемою.

Реальний кейс: клієнт встановив потужний спліт у вітальні-студії (60 м²). Він чудово грів простір, але в коридорах та спальнях за зачиненими дверима було +16°C. Довелося тримати двері відчиненими цілодобово, що порушувало приватність і створювало протяги. Для повноцінного опалення всього будинку потрібно кілька внутрішніх блоків (мульті-спліт або кілька окремих систем), що ускладнює синхронізацію температур.

Технічна реалізація: «Повітря-вода» з радіаторами

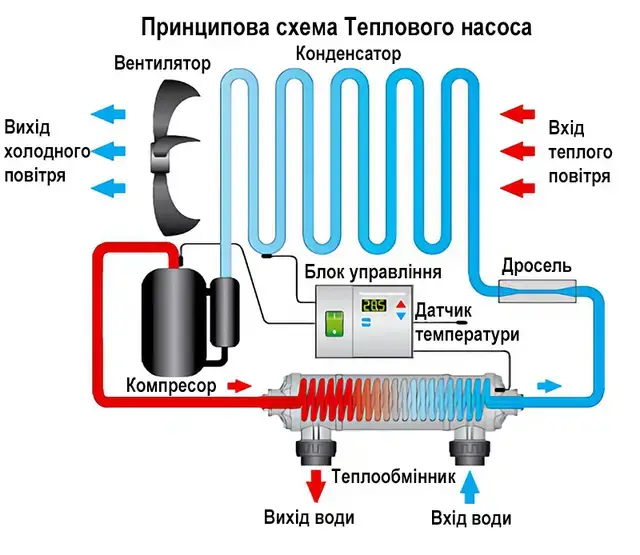

Це більш традиційний підхід, до якого звикли українці. Тепловий насос нагріває воду, яка циркулює по трубах до радіаторів. Тут ми маємо справу з гідравлікою.

Температурний графік

Ефективність теплового насоса «повітря-вода» напряму залежить від температури подачі теплоносія. Чим нижча температура води в радіаторах, тим вищий COP (коефіцієнт перетворення енергії).

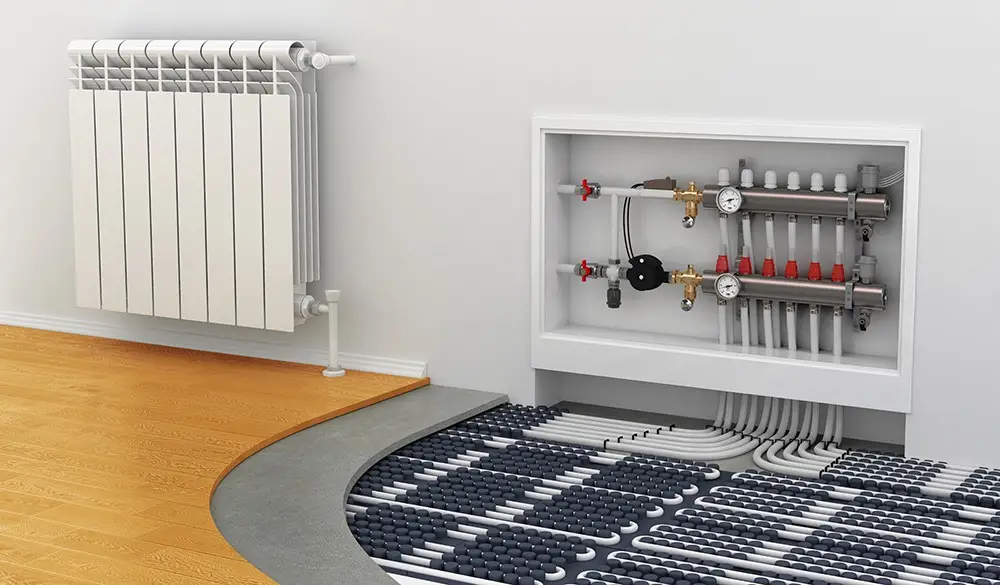

• При подачі 35°C (тепла підлога) COP може сягати 4.5–5.0.
• При подачі 55°C (класичні чавунні або алюмінієві радіатори) COP падає до 2.5–3.0.

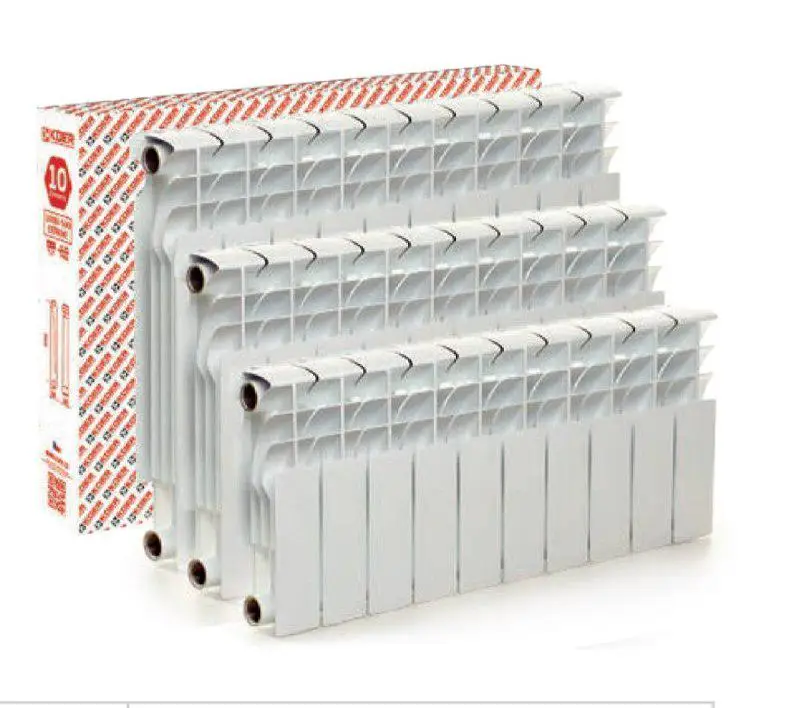

У старих будинках радіатори розраховували на 70–80°C. У каркаснику теплопотері мінімальні, тому ми можемо дозволити собі низькотемпературне опалення. Але! Звичайні секційні радіатори при 40–45°C води гріють слабо. Потрібно або збільшувати їх кількість (секційність), або використовувати спеціальні низькотемпературні радіатори з підвищеною площею теплообміну, або ж ставити фанкойли (вентиляторні доводчики), що фактично перетворює систему на гібрид «повітря-вода-повітря».

Проблема дефростації в гідравліці

Це найболючіша точка систем «повітря-вода» в українському кліматі. Коли зовнішній блок обмерзає, насос перемикається в режим розморожування. У цей момент він забирає тепло з будинку (з теплоносія), щоб розтопити лід на вуличному блоці. У системі з буферною ємністю це непомітно — ємність віддає накопичене тепло. У системі без буфера (пряма подача в радіатори) батареї можуть на 5–10 хвилин ставати холодними. У каркасному будинку з його швидким охолодженням це відчутно. Сучасні контролери нівелюють це, підігріваючи воду електричним теном під час дефростації, але це додаткові витрати електроенергії.

Гаряче водопостачання (ГВП)

Ось де «повітря-вода» виграє беззаперечно. Один агрегат закриває і опалення, і гарячу воду через бойлер непрямого нагріву. Система «повітря-повітря» гріє тільки повітря. Для гарячої води доведеться ставити окремий електричний бойлер, що збільшує споживання електроенергії влітку та в міжсезоння.

Порівняння ефективності в кліматичних зонах України

Україна поділяється на кліматичні зони згідно з будівельними нормами. Київ та більша частина центральної України — це зона, де середня температура найхолоднішої п'ятиденки сягає -20°C...-22°C. Але реальність змінюється. Зими стали м'якшими, але частішими стали перепади температур від +5°C до -15°C за тиждень.

Режим роботи при +5°C...-5°C

Це найчастіший режим нашої зими (листопад, березь, часто грудень-січень).
«Повітря-повітря»: Працює з COP 4.0–4.5. Дуже ефективно.
«Повітря-вода»: Працює з COP 3.5–4.0 (залежить від температури води в радіаторах).
Висновок: Паритет з невеликою перевагою спліт-систем через відсутність проміжного теплоносія.

Режим роботи при -10°C...-15°C

Тут починається справжній тест.
«Повітря-повітря»: Продуктивність падає. Якщо модель не спеціалізована, вона може перейти на аварійний обігрів (ТЕН) або вимкнутися. Споживання зростає.
«Повітря-вода»: Якщо радіатори розраховані правильно, система стабільна. Але якщо потрібна висока температура води (55°C+), COP може впасти до 2.0. Це означає, що на 1 кВт тепла ви витратите 0.5 кВт електрики. Це вже не вигідно порівняно з газовим котлом (з урахуванням тарифів).

Режим роботи при -20°C і нижче

Для обох типів це екстремальний режим. Більшість інженерів рекомендують мати резервне джерело тепла. Для «повітря-води» це вбудований електротен (зазвичай 3–9 кВт). Для «повітря-повітря» — це або вбудований ТЕН у внутрішньому блоці (рідкість), або додаткові електроконвектори. Згідно з ДБН В.2.5-67:2018, система опалення повинна забезпечувати нормовану температуру навіть у найхолодніші дні. Покладатися лише на тепловий насос без резерву в українських реаліях — ризиковано.

Економічний розрахунок: CAPEX та OPEX

Давайте порахуємо гроші. Візьмемо умовний будинок 150 м² з теплонавантаженням 7–8 кВт (добре утеплений каркасник).

Капітальні витрати (Встановлення)

Як бачимо, поріг входу для системи «повітря-повітря» удвічі нижчий. Це суттєвий аргумент для багатьох замовників.

Експлуатаційні витрати (Щомісяця)

Розрахунок для січня (середня температура -3°C, тривалість опалювального періоду 24/7).

Припустимо, будинок споживає 1500 кВт·год теплової енергії на місяць.

• «Повітря-повітря»: Середній COP 3.5. Споживання електроенергії: 1500 / 3.5 = 428 кВт·год. + бойлер ГВП (300 кВт·год). Разом: 728 кВт·год.
• «Повітря-вода»: Середній COP 3.0 (радіатори вимагають вищої температури). Споживання на опалення: 1500 / 3.0 = 500 кВт·год. ГВП інтегроване, ефективніше (COP 3.5 для води): ~100 кВт·год. Разом: 600 кВт·год.

Різниця в рахунках не є критичною — близько 15–20% на користь «повітря-води» за рахунок ефективнішого приготування гарячої води та стабільнішої роботи вночі. Але ця економія не перекриє різницю у вартості обладнання швидко. Термін окупності додаткових інвестицій у «повітря-воду» може сягати 10–15 років, що для приватного будівництва є дуже довгим терміном.

Нормативні вимоги та безпека

Як професіонал, я не можу ігнорувати норми. В Україні діють суворі правила щодо електробезпеки та пожежної безпеки.

Електроживлення

Для потужностей понад 8–10 кВт (що ймовірно для будинку 150 м² з електроопаленням) потрібне трифазне підключення (380В).
«Повітря-повітря»: Часто можна розбити на кілька однофазних ліній. Це надійніше: якщо виб'є одну фазу, частина будинку залишиться теплою.
«Повітря-вода»: Зазвичай це один потужний агрегат на 3 фази. Відключення однієї фази зупиняє всю систему опалення.

Холодоагенти та екологія

Відповідно до європейських директив, поступово забороняються фреони з високим GWP. При монтажі обов'язково перевіряйте сертифікацію обладнання. Усі роботи з фреоном повинні проводитися сертифікованими фахівцями (згідно з вимогами до поводження з озоноруйнівними речовинами, хоча R32 до них не належить, але контроль тиску є критичним).

Шумове навантаження

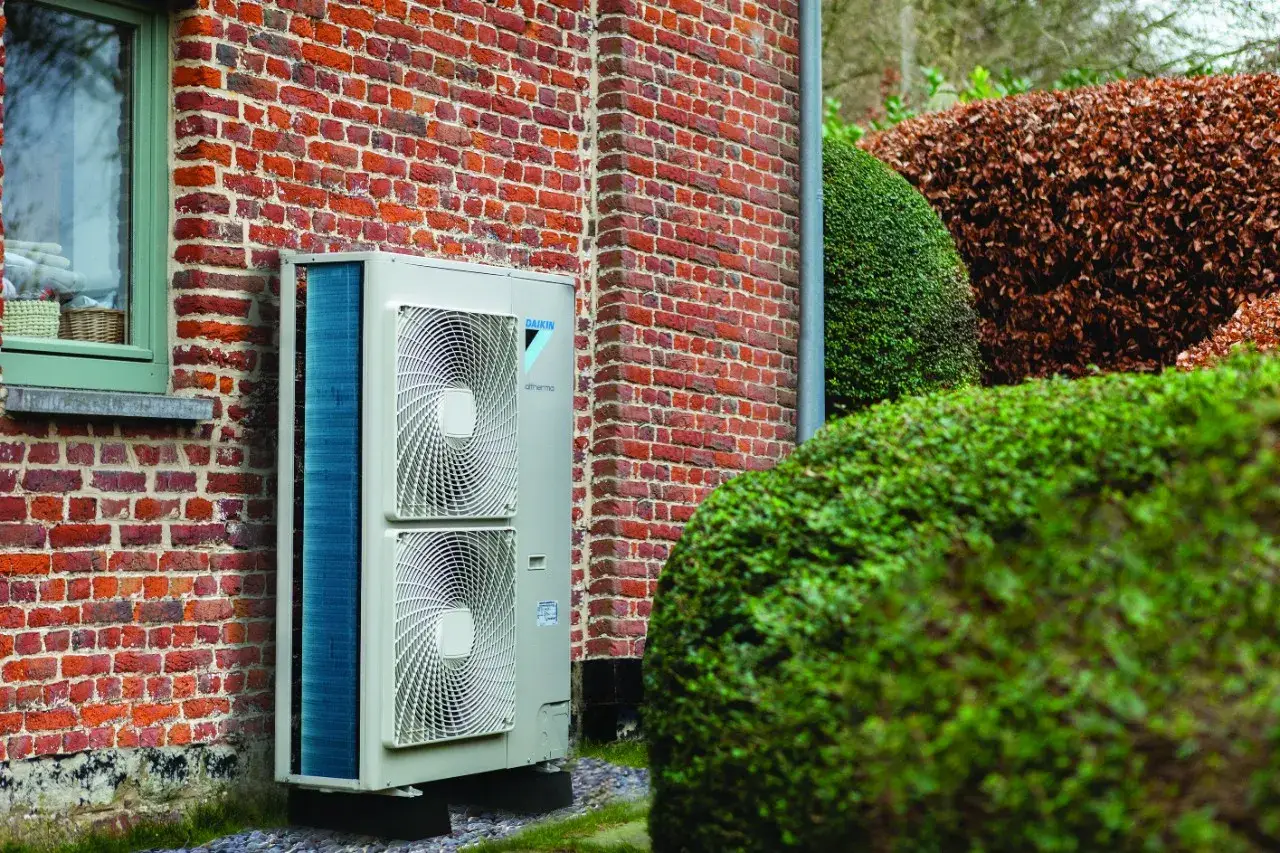

ДБН В.1.1-31:2013 захищає права мешканців на тишу. Зовнішні блоки теплових насосів можуть шуміти. Для «повітря-повітря» це менш критично, бо блоки менші. Потужний моноблок «повітря-вода» з великим вентилятором може створювати низькочастотний гул, який дратує сусідів. Відступ від межі ділянки має бути не менше 3–4 метрів, або ж потрібно будувати шумозахисний екран.

Поширені помилки при виборі та експлуатації

За роки практики я склав список типових граблів, на які наступають власники каркасників.

1. Економія на потужності. «Навіщо мені 8 кВт, якщо втрати 5 кВт?». Беруть насос 5 кВт. Взимку, при -15°C, його реальна потужність впаде до 3 кВт. Будинок промерзне, а догріватимете ви дорогими ТЕНами. Завжди беріть запас 20–30%.
2. Відсутність обліку конденсату. Для «повітря-води» конденсат з дефростації може литися літрами. Якщо не відвести його в каналізацію або дренаж, під блоком утвориться калюжа, яка взимку перетвориться на кригову брилу.
3. Неправильне налаштування кривої опалення. У системах «повітря-вода» є поняття «теплова крива». Вона визначає, як температура води залежить від температури вулиці. Якщо крива задана занадто високо — ви переплачуєте за світло. Якщо занадто низько — в будинку холодно. Потрібне професійне налаштування.
4. Ігнорування фільтрів. У спліт-системах фільтри внутрішніх блоків забиваються пилом за 2–3 місяці. Це різко знижує продуктивність і змушує вентилятор працювати на знос. Чистка — обов'язкова раз на квартал.

Що ж обрати? Практичні рекомендації

Давайте узагальнимо досвід. Вибір залежить від вашого пріоритету: економія зараз чи комфорт на довгу дистанцію.

Обирайте «Повітря-повітря», якщо:

• Бюджет обмежений, і ви не готові вкладати $10k+ в інженерію.
• Будинок використовується як дача або для наїздів (швидкий прогрів).
• У вас вже розведена електромережа на кілька незалежних ліній.
• Ви не хочете морочитися з водою, тиском, магістралями та ризиком розморозки системи (хоча антифриз вирішує це, але він погіршує теплопередачу).
• Вам не потрібна складна система опалення, і ви готові миритися з тим, що в одній кімнаті може бути тепліше, ніж в іншій.

Обирайте «Повітря-вода» з радіаторами, якщо:

• Бюджет дозволяє, і ви будуєте будинок для постійного проживання (ПМП).
• Вам критично важливий комфорт: відсутність потоків повітря, рівномірний прогрів, теплі підлоги (якщо комбінувати).
• Ви хочете мати єдине джерело для опалення та гарячої води.
• Плануєте в майбутньому додати сонячні колектори або камін з водяною сорочкою (гібридна система).
• Ви хочете підвищити енергетичний клас будинку для потенційного продажу в ЄС (там вимоги до систем опалення суворіші).

Висновок

Каркасний будинок — це технологічна конструкція, яка вимагає технологічного підходу до клімату. Мій досвід каже: для 80% українських замовників з бюджетом до $10,000 на інженерію, система «повітря-повітря» (якісні інверторні спліти) є раціональнішим вибором. Вона дешевша, простіша в ремонті і дає достатній комфорт.

Система «повітря-вода» — це преміум-рішення. Вона виправдана, якщо ви робите водяні теплі підлоги по всій площі. Ставити тепловий насос «повітря-вода» на звичайні радіатори в малому будинку — це часто стрільба з гармати по горобцях, де гідравліка з'їдає частину ефективності.

Не забувайте про головне: жоден тепловий насос не працює без якісного утеплення. Перевірте виконання ДБН В.2.6-31:2021 на вашому об'єкті. Якщо дме зі стін, жоден насос не врятує ваш бюджет. Спочатку термомодернізація, потім — вибір серця системи опалення.

Якщо ви стоїте перед вибором, зважте не лише ціну обладнання, а й вартість обслуговування. Спліт-систему може почистити будь-який майстер з кондиціонерів. Для ремонту теплового насоса «повітря-вода» часто потрібно викликати інженера з Києва або обласного центру, що в умовах снігових заметів може стати проблемою. Надійність і доступність сервісу в Україні поки що на боці класичних спліт-систем.
