Проліт у 8–12 метрів для приватного каркасного будинку — це не просто цифра в проекті, це серйозне інженерне випробування. Коли я отримую запит від замовника з такою шириною коробки, я одразу розумію: стандартні рішення «на око» тут не працюють. Довжина крокви в 6 метрів вже є граничною для перерізу 50х200 мм без додаткових опор, а ми говоримо про вдвічі більше.

У цій ситуації будівельник стає перед вибором: збирати класичну кроквяну систему з проміжними опорами (кліщами, бабками, підкосами) чи замовляти заводські ферми на металозубчастих пластинах (МЗП). Обидва варіанти мають право на життя, але їхня економіка та логістика кардинально відрізняються. У цій статті я розберу обидві технології, спираючись на реальний досвід монтажу в Київській області та вимоги європейських стандартів.

Каркас даху в процесі будівництва
Монтаж кроквяної системи на об'єкті: видно складність роботи на висоті

Фізика прольоту: чому 8 метрів — це критична межа

Щоб зрозуміти різницю між системами, треба повернутися до опору матеріалів. Деревина працює на вигин. Чим довший проліт, тим більший згинальний момент діє на балку. Якщо ми спробуємо перекрити 10 метрів простою дошкою 50х200 мм, вона прогнеться під власною вагою та сніговим навантаженням ще до укладання покрівлі.

Згідно з ДБН В.1.2-2:2006 «Навантаження і впливи», для більшості регіонів України (особливо зони I та II, куди входить Київ та північ) снігове навантаження може сягати 160–180 кг/м². Додайте сюди вітрове навантаження та вагу покрівельного пирога (черепиця, обрешітка, утеплювач), і ми отримаємо значне зусилля.

Саме тут розходяться шляхи двох технологій:

  • Кроквяна система з кліщами намагається зменшити розрахунковий проліт крокви за рахунок введення додаткових точок опори (прогонів, стійок).
  • Фермова конструкція перерозподіляє навантаження, перетворюючи вигин на стиск і розтяг всередині трикутної решітки, що дозволяє використовувати менший переріз дошки.

Варіант 1: Класична кроквяна система з кліщами та підкосами

Це традиційний підхід, який використовується століттями. Для прольоту 8–12 метрів ми не можемо покласти крокву від мауерлата до коника одним шматком. Нам потрібно розбити цей проліт на менші сегменти.

Конструктивні особливості

У такій системі основним несучим елементом стає не сама кроква, а система стійок («бабок») та горизонтальних прогонів («кліщів» або «ригелів» у верхній частині). Часто використовується схема з двома проміжними опорами.

Для реалізації прольоту 10 метрів нам знадобиться:

  1. Мауерлат: потужний брус 150х150 або 200х200 мм, який сприймає розпір.
  2. Кроквяні ноги: зазвичай це зрощені дошки 50х200 мм або навіть 50х250 мм. На прольотах понад 8 метрів часто доводиться нарощувати крокву по довжині, що є додатковим вузлом ослаблення.
  3. Проміжні опори (стійки): вертикальні бруси, які спираються на лежень або внутрішні стіни.
  4. Підкоси: діагональні елементи, що передають навантаження зі стійок на крокву, запобігаючи її провисанню.

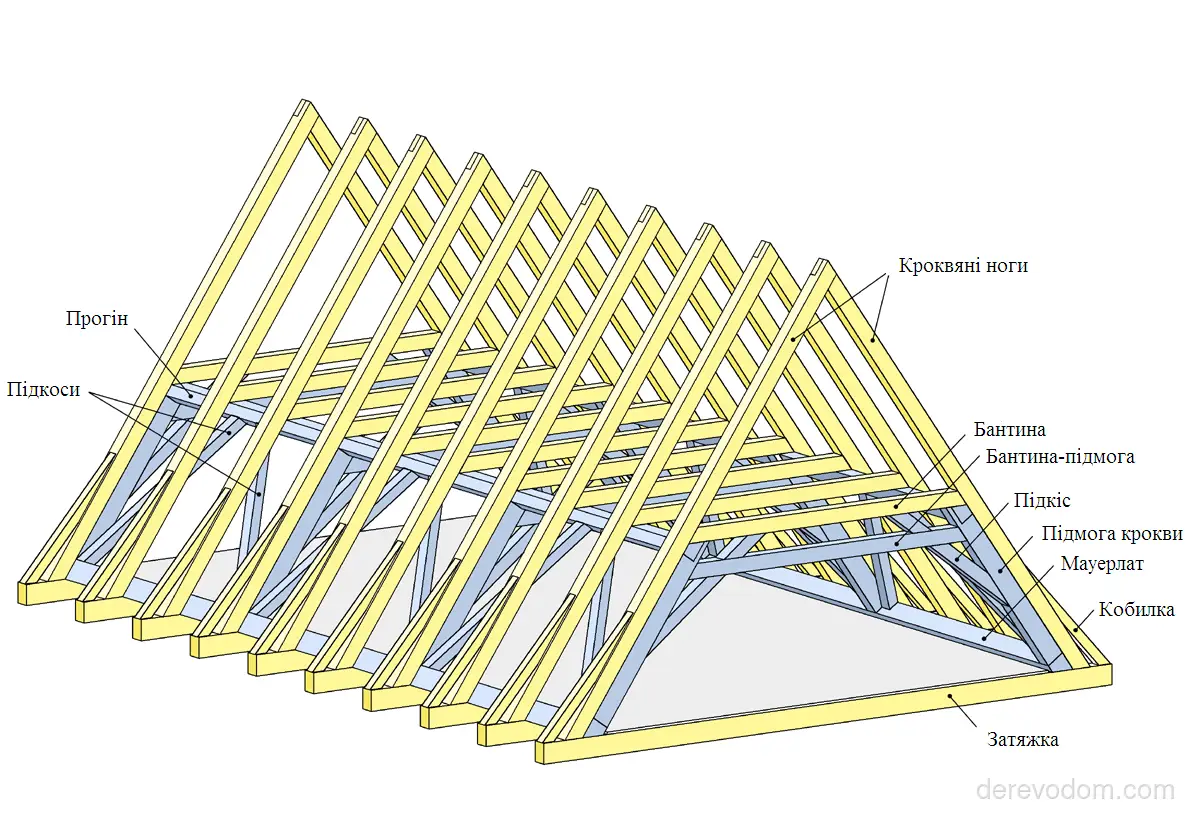

Схема кроквяної системи зі стійками
Схема класичної системи: 1-кроква, 2-стійка, 3-підкос, 4-прогін

Матеріаломісткість та вимоги до деревини

Головний мінус «класики» для великих прольотів — великий об'єм деревини. Щоб забезпечити жорсткість, переріз елементів має бути значним. Для прольоту 10 метрів часто доводиться використовувати брус 100х100 мм для стійок та дошку 50х250 мм для крокв.

Крім того, вимоги до якості лісу тут критичні. Згідно з ДСТУ EN 338:2010, для несучих елементів даху потрібна деревина класу міцності не нижче C24. Наявність сучків, особливо на кромках дошки, різко знижує несучу здатність. На об'єкті це означає, що з партії лісу доведеться відбраковувати до 20-30% матеріалу, що не пройшов візуальний контроль.

Складність монтажу

Монтаж такої системи — це висококваліфікована теслярська робота. Кожен вузол (зарізання підкоса, з'єднання крокви з прогоном) вимагає точної підгонки.

Основні етапи:

  • Встановлення лежня та стійок (вимагає ідеальної вертикальності).
  • Монтаж коникового прогону.
  • Підйом та фіксація кроквяних ніг.
  • Врізка підкосів.

Усе це відбувається на висоті 4–6 метрів. Робітники мають постійно переміщатися по тимчасових настилах, що збільшує ризик травматизму та уповільнює процес. Один помилковий заріз — і геометрія всього схилу порушена.

Варіант 2: Фермова конструкція на МЗП (металозубчастих пластинах)

Ферми — це продукт індустріалізації будівництва. Це готові трикутні конструкції, де дошки з'єднані між собою за допомогою перфорованих металевих пластин, запресованих під пресом у заводських умовах.

Конструктивні особливості

Ферма працює як єдине ціле. Верхній пояс сприймає стиск, нижній — розтяг, а внутрішня решітка розподіляє зусилля. Для прольоту 10–12 метрів ферма може бути виготовлена з дошки перерізом всього 35х90 мм або 45х145 мм.

Важливо: ферми не потребують внутрішніх опорних стін. Вони передають навантаження безпосередньо на зовнішні стіни будинку. Це дає архітекторам повну свободу планування першого поверху — жодних колон посеред вітальні.

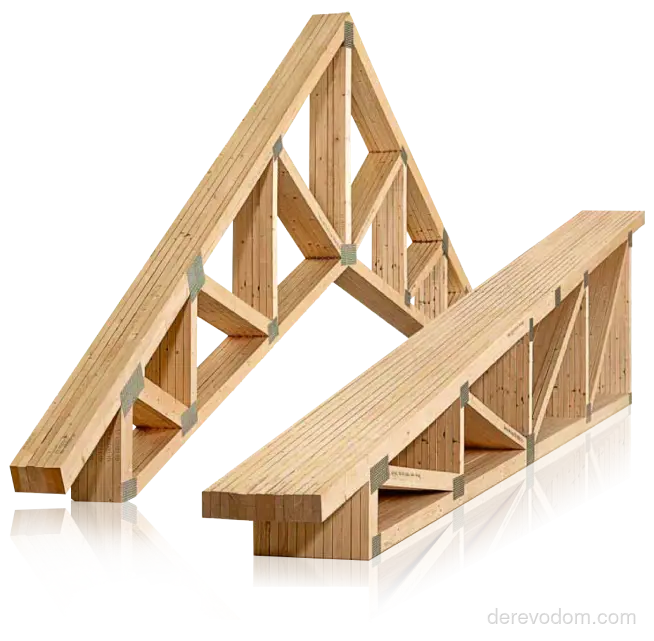

Готові ферми на будмайданчику
Пакет готових ферм, доставлений на об'єкт для монтажу

Матеріаломісткість

Парадоксально, але ферми часто вимагають менше кубометрів деревини, ніж класична система, незважаючи на складнішу геометрію. Чому?

  1. Менший переріз: Використання дошки 35-45 мм замість 50-100 мм.
  2. Відсутність мауерлату: У більшості випадків ферми кріпляться безпосередньо до верхньої обв'язки стін або через спеціальні опори, що економить брус.
  3. Відсутність важких стійок та підкосів: Їх функцію виконує легка решітка ферми.

Проте, сюди додається вага металу (пластини МЗП). Хоча вона незначна, її вартість суттєво впливає на кошторис.

Логістика та монтаж

Це найболючіше місце для ферм в умовах приватного будівництва в Україні.

Транспортування: Ферма прольотом 10 метрів має довжину близько 11–12 метрів (з урахуванням звисів). Її неможливо перевезти звичайним пікапом або навіть довгим причепом без спеціальних дозволів та кондукторів. Зазвичай їх везуть спеціалізованим транспортом у вертикальному положенні («пакетом»).

Монтаж: Руками підняти ферму 10-метрової довжини на висоту 5 метрів неможливо — вона зігнеться під власною вагою і зламається в вузлах. Обов'язково потрібен автокран. Це додає до кошторису 10–15 тисяч гривень за зміну, але дозволяє зібрати весь дах за 1–2 дні.

Порівняльний аналіз: що вигідніше?

Давайте зіставимо цифри для умовного будинку 10х12 метрів (проліт 10 м, крок крокв/ферм 0.6 м).

Параметр Кроквяна система (з кліщами) Фермова система (МЗП)
Об'єм деревини Високий (12–15 м³). Потрібен брус великого перерізу. Середній (8–10 м³). Дошка малого перерізу (35-45 мм).
Вартість матеріалу Дещо нижча за куб, але більший загальний об'єм. Плюс метизы (болти, куточки). Вища за куб (включає вартість пластин МЗП та проектування).
Транспортування Дешево. Дошки 6 метрів влізають у звичайну фуру або довгий причеп. Дорого. Потрібен спецтранспорт для довгомірів.
Монтаж Тривалий (2–3 тижні бригадою з 3-4 осіб). Вимагає кваліфікованих теслярів. Дуже швидкий (2–3 дні). Потрібен кран + бригада 2-3 осіб для кріплення.
Вимоги до кваліфікації Високі. Помилки у зарізанні критичні. Середні. Головне — правильно закріпити готовий елемент.
Можливість зміни Висока. Можна підрізати, посилити, змінити вузол на місці. Нульова. Різати ферму заборонено (ДБН В.2.6-15).

Нюанси проектування та норми

При виборі системи не можна ігнорувати нормативну базу. В Україні діє ДБН В.2.6-15:2005 «Конструкції будинків і споруд. Дерев'яні конструкції». Хоча документ не новий, він залишається чинним, проте все частіше проектувальники орієнтуються на Eurocode 5 (ДСТУ-Н Б EN 1995).

Проблема проектування ферм

Ферму не можна намалювати «на серветці». Її розрахунок вимагає спеціалізованого ПЗ (наприклад, MiTek або Wolf). Кожен вузол розраховується на зсув та витяг пластини. Якщо ви замовляєте ферми, ви маєте отримати від виробника альбом креслень із специфікацією. Відсутність проекту — червоний прапорець.

Вузли кріплення

У класичній системі критичним є вузол опирання крокви на мауерлат. Для прольотів 8+ метрів просте прибивання цвяхами недостатнє. Потрібне використання зубчастих пластин (типу МЗП, але як кріплення, а не з'єднання ферми) або потужних болтових з'єднань через стальні куточки.

З'єднання дерев'яних елементів металевими пластинами
Використання перфорованих пластин для посилення вузлів у класичній системі

Поширені помилки при реалізації великих прольотів

За роки практики я бачив чимало «самопалу», який доводилося перебирати. Ось топ-3 помилки для прольотів 8–12 метрів:

1. Економія на перерізі дошки

«Та чого там, 50х150 вистачить, сусід так зробив». Для 6 метрів — можливо. Для 10 метрів без проміжних опор — це гарантований прогин. Навіть з фермами, якщо виробник заощадив на класі деревини (взяв С16 замість С24), ферма може складитися під снігом.

2. Відсутність вітрових зв'язків

Це стосується обох систем. Дах — це не просто набір балок, це просторова коробка. Без діагональних вітрових зв'язків (розкосів у площині даху) конструкцію може скрутити вітром. У фермових системах це особливо критично до моменту зашивки обрешіткою.

3. Різання ферм «під місце»

Найстрашніший гріх. Будівельники бачать, що ферма заважає мансардному вікну або комину, і просто пиляють нижній або верхній пояс. Це категорично заборонено. Ферма розрахована як цілісна система. Вирізання будь-якого елемента змінює вектори сил і призводить до руйнування. Якщо потрібно отвір — це має бути передбачено проектом (наприклад, сдвоєні ферми по краях отвору).

Висновки практика: що обрати?

Підсумовуючи досвід роботи в Київському регіоні, я можу дати такі рекомендації:

Обирайте класичну кроквяну систему з кліщами, якщо:

  • У вас обмежений бюджет на старті і ви готові економити на швидкості.
  • До об'єкта немає під'їзду для автокрана або довгомірів (вузькі вулиці в котеджних містечках).
  • Ви плануєте робити мансарду з складною геометрією, де ферми буде важко вписати.
  • У вас є перевірена бригада теслярів з гарним інструментом.

Обирайте фермову конструкцію (МЗП), якщо:

  • Вам потрібна швидкість (коробка під дах за тиждень).
  • Ви хочете отримати вільний простір на другому поверсі без стійок та колон.
  • Бюджет дозволяє оплатити кран та доставку.
  • Ви хочете уникнути «людського фактору» та помилок при зарізанні вузлів (заводська якість).

Для прольоту 8–12 метрів ферми виглядають більш технологічним та сучасним рішенням. Вони легші, що зменшує навантаження на фундамент, і швидші в монтажі. Проте, якщо логістика ускладнена, грамотно зібрана класична система з потужними прогонами залишається надійною «класикою», перевіреною часом.

Пам'ятайте: дах — це одна з найдорожчих частин будинку. Економія 10-15% на матеріалах кроквяної системи не варта ризику її обвалення через 5 років під шаром мокрого снігу. Дотримуйтесь проектних рішень та норм ДБН.
