Вплив кута нахилу та орієнтації сонячних панелей на вироблення в Україні

Коли власник приватного будинку чи керівник промислового об'єкта приймає рішення про встановлення сонячної електростанції, перше, з чим він стикається — це маркетингові обіцянки. «Панель потужністю 450 Вт виробить стільки-то кіловат на рік». Але в реальності, на даху вашого будинку в Київській області ця панель може видати на 20-30% менше, або ж навпаки — перевершити очікування, якщо враховані нюанси локації. Як практик, який монтував системи від Закарпаття до Харківщини, скажу прямо: геометрія встановлення важливіша за бренд інвертора.

Ефективність фотоелектричної системи (PV) напряму залежить від кількості фотонів, що потрапляють на поверхню комірки під правильним кутом. В умовах України, де інсоляція варіюється від 1000 кВт·год/м² на півночі до 1400 кВт·год/м² на півдні, кожен градус відхилення від оптимуму — це втрачені гроші. У цій статті ми розберемо фізику процесу, спираючись на кліматичні зони України та будівельні норми, щоб ви могли обґрунтовано планувати свою енергонезалежність.

Орієнтація площини: азимут та його вплив на графік генерації

Почнемо з азимуту. У будівельній термінології та сонячній енергетиці це кут відхилення площини панелі від напрямку на південь. Ідеальним варіантом для максимального річного вироблення в північній півкулі є орієнтація строго на південь (азимут 0°). Саме в цьому положенні панель отримує максимальну сумарну інсоляцію протягом світлового дня.

Однак, «ідеально» не завжди означає «найвигідніше» для конкретного споживача. Давайте розглянемо сценарії відхилення:

• Південь (0°): Максимальний річний виробіток. Пік генерації припадає на 12:00–14:00. Це найкращий варіант для станцій, що працюють виключно на продаж енергії в мережу («зелений тариф»).
• Південний Схід / Південний Захід (±30°–45°): Втрата річного виробництва становить всього 3–5%. Це критично мало, але графік генерації зміщується. Схід дає більше енергії вранці, Захід — ввечері.
• Схід / Захід (±90°): Втрата може сягати 20–25% від потенціалу південної площини. Але!

Чому ж тоді ми часто бачимо масиви панелей, розвернуті на схід та захід? Відповідь криється у структурі споживання. Більшість домогосподарств мають пік споживання вранці (сніданок, збори) та ввечері (побут, освітлення, бойлери). Орієнтація East-West дозволяє «розтягнути» графік генерації, зменшуючи пік опівдні, коли енергія може бути надлишковою, і збільшуючи вироблення в години активного споживання. Це підвищує коефіцієнт власного споживання (self-consumption), що критично важливо після відміни «зеленого тарифу» для нових станцій або при роботі в режимі Net Billing.

Вплив затінення та архітектурні обмеження

На практиці ідеальну орієнтацію часто неможливо реалізувати через архітектуру даху, димарі, мансардні вікна або сусідні дерева. Тут вступає в дію правило: краще мати систему меншої потужності, але без затінення, ніж потужну, але з «плямами» тіні.

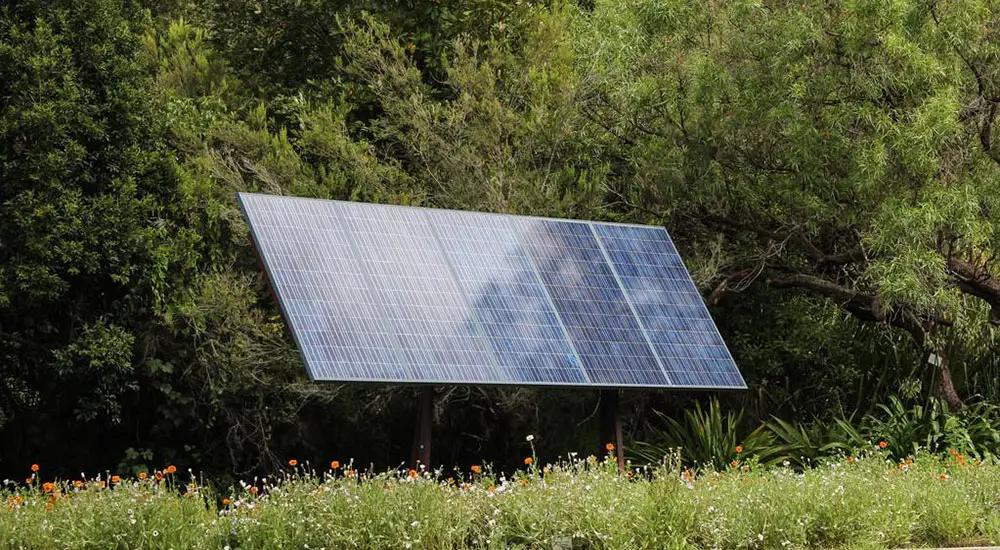

Сучасні панелі обладнані байпасними діодами, які дозволяють обходити затінені ділянки. Проте, якщо тінь від труби чи гілки дерева падає навіть на невелику частину комірки, це може вимкнути цілу струнову послідовність (string). Згідно з моїми спостереженнями, затінення 10% площі панелі може знизити вироблення всієї системи на 40–50%, якщо не використано оптимізатори потужності (наприклад, технологія TIGO або вбудовані оптимізатори SolarEdge).

Кут нахилу: баланс між зимою та літом

Якщо азимут визначає коли ми отримуємо енергію протягом дня, то кут нахилу (tilt angle) визначає, скільки енергії ми отримуємо протягом року. Оптимальний кут нахилу залежить від географічної широти місцевості.

Для України, яка розташована між 44° та 52° північної широти, діють такі орієнтири:

• Київ (50° пн.ш.): Оптимальний річний кут — близько 35°–40°.
• Одеса (46° пн.ш.): Оптимальний кут — близько 30°–35°.
• Львів (49° пн.ш.): Оптимальний кут — близько 35°–40°.

Чому не 50 градусів, як широта? Тому що ми враховуємо не тільки положення сонця, а й розсіювання світла в атмосфері та відбиття від хмар. Дещо менший кут дозволяє краще «ловити» сонце влітку, коли тривалість світлового дня максимальна.

Сезонна оптимізація

Якщо ваша мета — максимізувати вироблення взимку (наприклад, для опалення тепловим насосом), кут нахилу слід збільшити до 55°–60°. Це дозволить сонячним променям падати перпендикулярно до панелі в період низького сонцестояння. Крім того, крутий кут сприяє самоочищенню від снігу. Сніг, що лежить на панелі під кутом 10°, може блокувати генерацію на тиждень, тоді як під кутом 50° він зсувається власною вагою при першому ж потеплінні.

Натомість, якщо станція розрахована на роботу влітку (кондиціювання, полив), оптимальним буде кут 20°–25°.

Особливості монтажу на плоских та скатних покрівлях

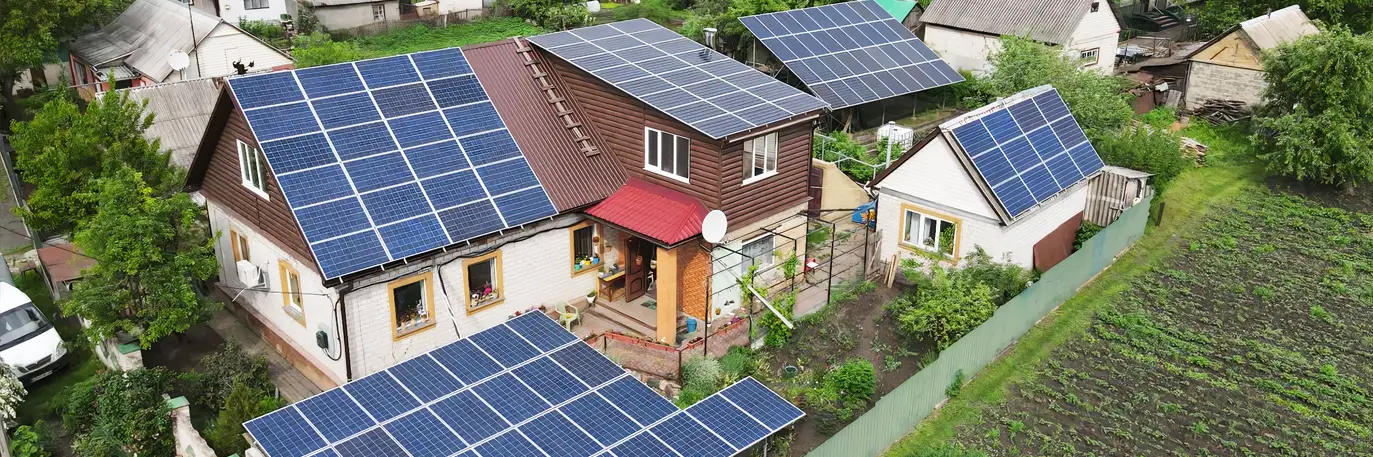

Вибір типу покрівлі диктує інженерні рішення. В Україні переважає приватний сектор зі скатними дахами (черепиця, металочерепиця, шифер), але промислові об'єкти часто мають плоскі покрівлі.

Скатні покрівлі

Тут кут нахилу вже визначений архітектурою будинку. Зазвичай в Україні це 25°–45°. Це майже ідеальний діапазон. Головне завдання монтажника — забезпечити правильний крок кріплень та гідроізоляцію місць проходження кронштейнів. Порушення герметичності покрівлі — найпоширеніша помилка «дібрових» бригад.

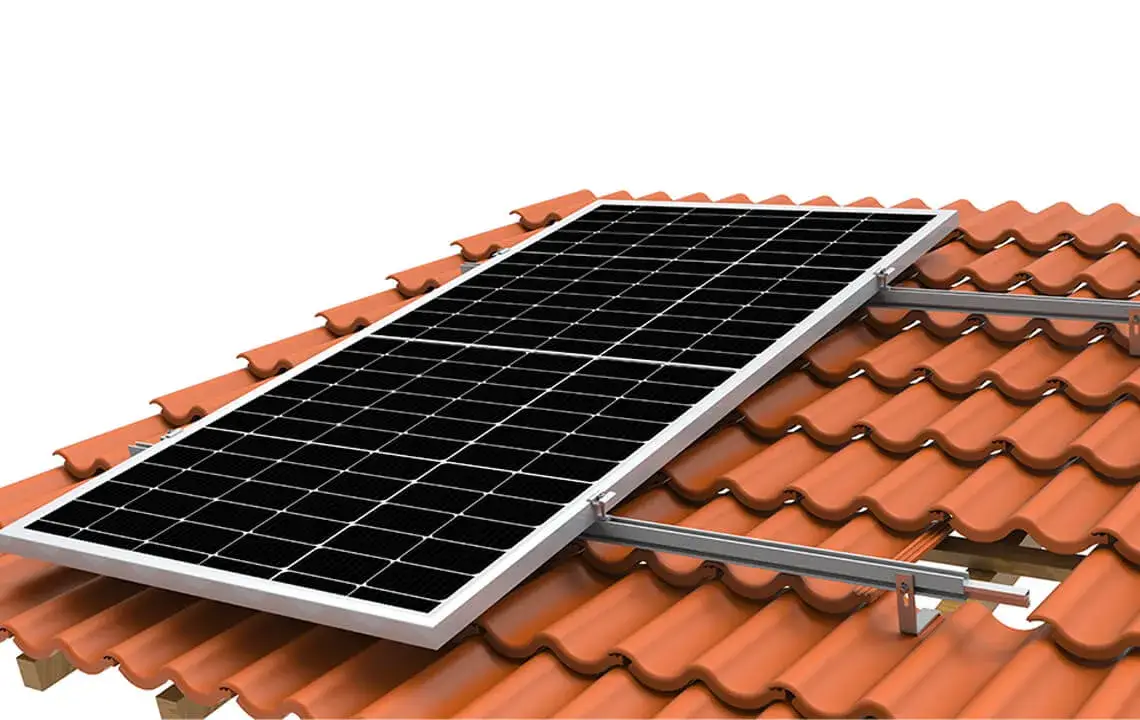

Важливо залишати вентиляційний зазор між панеллю та дахом (мінімум 10–15 см). Панелі нагріваються до 60–70°C, і без обдуву їх ефективність падає (температурний коефіцієнт потужності зазвичай становить -0.35% на 1°C вище 25°C). Тобто, перегрів на 30 градусів вкраде у вас близько 10% потужності.

Плоскі покрівлі та баластні системи

На плоских дахах ми маємо свободу вибору кута нахилу, використовуючи спеціальні конструкції (трекери або фіксовані рами). Однак тут виникає проблема вітрового навантаження.

Згідно з ДБН В.1.2-2:2006 «Навантаження і впливи» та європейським стандартом DSTU EN 1991-1-4 (Єврокод 1), вітер створює значні відривні зусилля. Панель, піднята над дахом під кутом 30°, працює як вітрило. Щоб утримати конструкцію без порушення гідроізоляції (без свердління), використовують баластні системи — бетонні блоки, які своїм весом притискають конструкцію до даху.

Розрахунок баласту — це не інтуїтивний процес. Він залежить від:

1. Вітрового району України (для Києва це III район, для Карпат — V).
2. Висоти будівлі.
3. Кута нахилу панелей.
4. Наявності парапетів (вони створюють зони вітрового захисту).

Недостатній баласт призведе до того, що перший сильний шторм зірве масив панелей. Надмірний баласт може перевищити несучу здатність перекриття. Тому перед монтажем обов'язкове обстеження будівлі та розрахунок навантажень.

Кліматичні зони України та специфіка інсоляції

Україна неоднорідна з точки зору сонячної радіації. Ми можемо умовно поділити країну на три зони для розрахунку СЕС:

Південний регіон (Одеса, Херсон, Запоріжжя, Крим)

Тут спостерігається найвищий рівень інсоляції — до 1400–1500 кВт·год/м² на рік. Кількість хмарних днів менша. Однак, є нюанс: екстремально високі температури влітку. Панелі тут працюють в умовах теплових втрат. Рекомендується використовувати панелі з низьким температурним коефіцієнтом та забезпечувати посилену вентиляцію. Кут нахилу можна зменшити до 25°–30° для кращого збору літнього сонця.

Центральний регіон (Київ, Полтава, Черкаси, Вінниця)

Класична зона з інсоляцією близько 1100–1200 кВт·год/м². Тут ідеально працює правило «широта мінус 10-15 градусів». Клімат помірно континентальний, снігові навантаження взимку суттєві, тому міцність конструкції має відповідати ДБН В.1.2-2 щодо снігових районів (для Києва це IV сніговий район, вага снігу 180 кг/м²).

Західний та Північний регіон (Львів, Волинь, Рівне)

Тут більше хмарних днів, інсоляція ближча до 1000 кВт·год/м². Проте, сучасні біфаціальні (двосторонні) панелі можуть показати себе краще саме тут, оскільки вони вміють вловлювати розсіяне світло. У цих регіонах критично важливо уникати затінення, оскільки кожен прямий промінь на вагу золота.

Нормативна база та безпека експлуатації

Як професіонал, я наполягаю: сонячна електростанція — це інженерна споруда, а не іграшка. Її проектування та монтаж мають відповідати нормам.

Основні документи, на які слід орієнтуватися в Україні:

• ДСТУ EN 61215: Вимоги до кваліфікації та типу наземних фотоелектричних модулів. Гарантує, що панель не розсиплеться через рік.
• ДСТУ EN 61730: Вимоги безпеки до фотоелектричних модулів. Критично для пожежної безпеки.
• ДБН В.2.5-28:2006: Природне і штучне освітлення (містить довідкові дані по інсоляції).
• ПУЕ (Правила улаштування електроустановок): Розділ 7, що регулює заземлення та захист від блискавки.

Особливу увагу приділіть блискавкозахисту. Сонячні панелі, розміщені на даху, часто стають найвищою точкою будівлі. Відсутність правильно розрахованого зовнішнього блискавкозахисту (згідно з ДСТУ Б В.2.5-38:2008) може призвести до виходу з ладу не лише СЕС, а й всієї побутової техніки в будинку при ударі блискавки поруч.

Поширені помилки при проектуванні та монтажі

За роки роботи я виділив кілька типових помилок, які допускають замовники та недосвідчені монтажники:

1. Ігнорування тіні від майбутніх об'єктів. Сьогодні сусід не має будинку, а через рік він збудує трьохповерховий котедж, який закриє ваше сонце. Завжди аналізуйте генплан району.
2. Економія на кабелях. Використання звичайного мідного кабелю замість спеціалізованого сонячного (наприклад, H1Z2Z2-K). Звичайна ізоляція тріскається від ультрафіолету за 2–3 роки, що призводить до короткого замикання та пожежі.
3. Неправильний вибір інвертора. Встановлення інвертора в закритому приміщенні без вентиляції. Інвертор гріється і знижує потужність (тротлінг). Його краще ставити в гаражі або на вулиці під навісом, де є обдув.
4. Відсутність доступу для обслуговування. Панелі потрібно мити. Пил, пух тополь та послід птахів можуть знизити вироблення на 15%. Якщо ви не можете дістатися до даху без ризику для життя — передбачте систему автоматичного очищення або змініть проект.

Економічне обґрунтування кута та орієнтації

Чи варто витрачати гроші на поворотні механізми (трекери), які слідкують за сонцем? Для приватного даху в Україні — категорично ні. Трекери збільшують вироблення на 25–30%, але їх вартість, складність обслуговування та ризик поломки механіки з'їдають всю вигоду. Надійність статичної конструкції завжди вища.

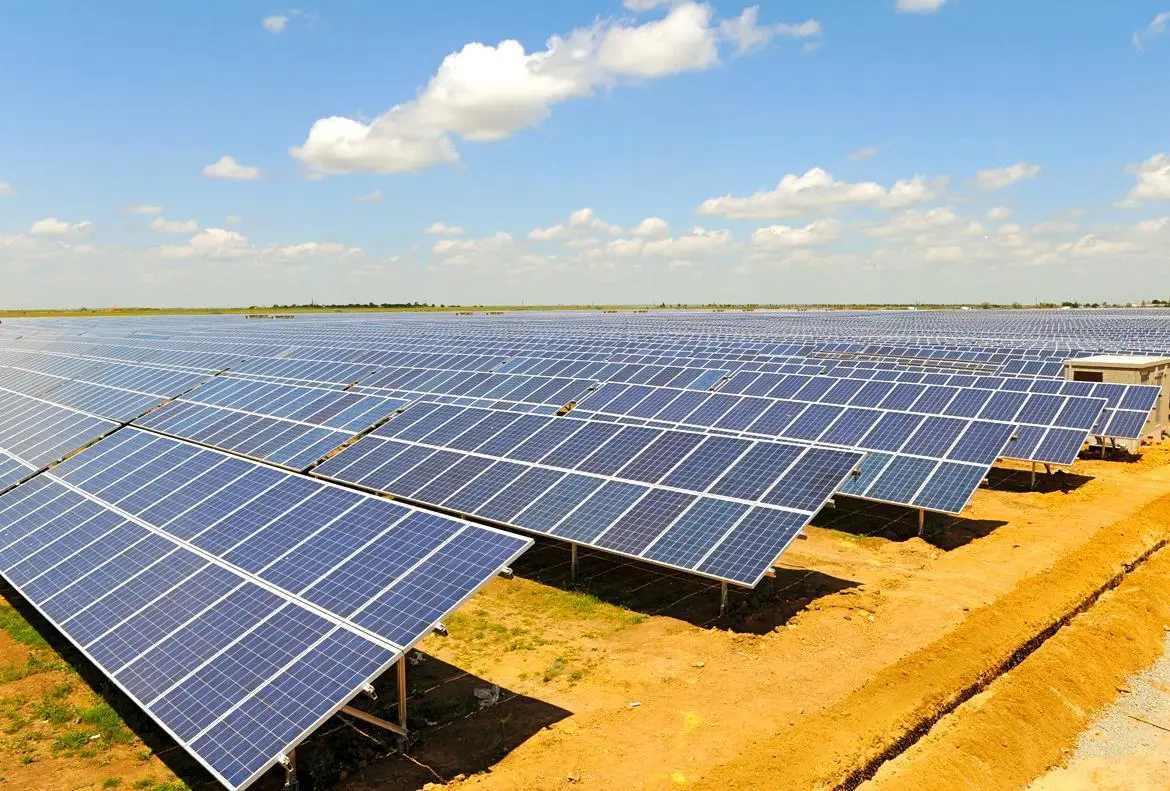

Для промислових наземних станцій трекери можуть бути виправдані, якщо є вільна земля і потрібна максимальна віддача з гектара. Але для даху «фіксований кут» — це золотий стандарт.

Розглянемо приклад розрахунку втрат для будинку в Київській області (орієнтовна потужність 10 кВт):

• Варіант А (Ідеал): Південь, 35°. Річне вироблення ~11 500 кВт·год.
• Варіант Б (Компроміс): Південний Захід, 30°. Річне вироблення ~11 000 кВт·год (втрата 4%).
• Варіант В (Плоский дах): Кут 10°. Річне вироблення ~9 500 кВт·год (втрата 17%).

Як бачимо, відхилення на 45 градусів по азимуту менш критичне, ніж неправильний кут нахилу на плоскому даху без підйому конструкцій.

Висновки та рекомендації

Підсумовуючи досвід експлуатації сотень об'єктів в Україні, можу сформулювати чіткий алгоритм дій для власника:

1. Аналіз даху. Використовуйте компас та клінометр (або додатки в смартфоні) для вимірювання азимуту та кута нахилу.
2. Пріоритет орієнтації. Якщо є вибір між двома схилами, обирайте той, що ближче до півдня. Якщо обидва погані (наприклад, тільки Схід/Захід) — розбивайте масив на дві частини для згладжування графіку.
3. Кут нахилу. Для скатних дахів приймайте кут архітектури. Для плоских — розраховуйте конструкцію на кут 30°–35° з обов'язковим перевіренням несучої здатності перекриття.
4. Безпека. Вимагайте від підрядника розрахунку вітрових та снігових навантажень згідно з ДБН В.1.2-2. Не економте на кріпленнях.
5. Моніторинг. Встановлюйте систему моніторингу. Ви повинні бачити вироблення в реальному часі, щоб оперативно виявити падіння ефективності через забруднення або поломку.

Сонячна енергетика в Україні — це вже не експеримент, а надійна інженерна дисципліна. Правильний вибір кута та орієнтації на етапі проектування коштує нуль гривень, але приносить тисячі кіловат додаткової енергії протягом 25 років служби станції. Не нехтуйте геометрією заради естетики чи економії на етапі монтажу.
