Stone_Ridge_II

Каталожный номер: 181/1.5/3-335

181

м² площадь

этаж

спальни

санузел

¾ с/у

½ с/у

Помещения и особенности

🏛 Холл

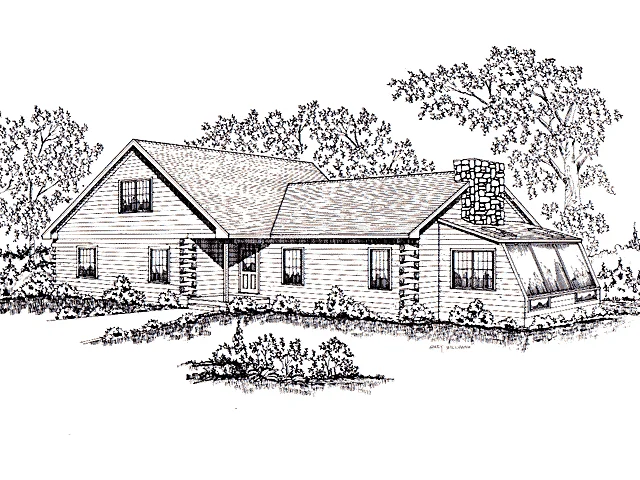

Обзор проекта Stone_Ridge_II: Уютный коттедж с эффектным пространством

Проект Stone_Ridge_II представляет собой классический пример загородной архитектуры в стиле «ранчо» с элементами шале. Дом сочетает в себе компактность основного объема с впечатляющими внутренними пространствами благодаря высоким потолкам. Ниже представлен детальный разбор планировочных решений, перевод экспликации и анализ эргономики.

Расшифровка технических обозначений на плане

Для правильного чтения чертежей необходимо понимать принятые в международной практике сокращения:

CL (Closet): Встроенный шкаф или гардеробная.
Great Room: Большая комната (гостиная-столовая). Центральное общественное пространство дома.
Master Bedroom: Мастер-спальня. Главная спальня, обычно с собственной ванной комнатой.
Solarium: Солярий. Застекленная терраса или зимний сад (в данном проекте опционален).
3/4 Bath: Ванная комната «три четверти». Обычно включает унитаз, раковину и душевую кабину (без полноценной ванны).
1/2 Bath: Гостевой санузел. Обычно включает только унитаз и раковину.
Kneewall (5'): Парапетная стена высотой 5 футов (ок. 1.5 м). Указывает на то, что помещение находится под скатом крыши (мансардный этаж).
Low headroom storage: Зоны хранения с низкой высотой потолка (непригодны для постоянного нахождения, только для складирования).
P.: Скорее всего, Pantry (кладовая для продуктов) рядом с кухней.

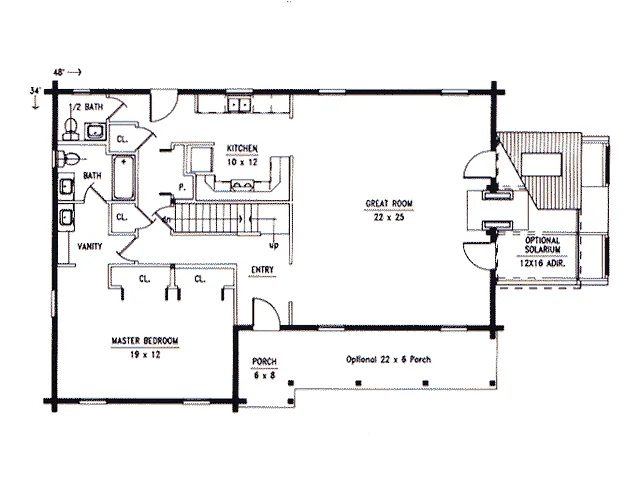

Анализ первого этажа: Общественная зона и Мастер-блок

Первый этаж спроектирован по принципу открытой планировки (Open Space) для дневной зоны, что визуально расширяет пространство.

Таблица размеров помещений (1 этаж)

Название помещения (RU)	Размеры (футы)	Размеры (метры)	Площадь (м²)
Мастер-спальня	19' x 12'	5.79 x 3.66 м	~21.2 м²
Большая комната (Гостиная)	22' x 25'	6.71 x 7.62 м	~51.1 м²
Кухня	10' x 12'	3.05 x 3.66 м	~11.1 м²
Солярий (Опционально)	12' x 16'	3.66 x 4.88 м	~17.9 м²
Крыльцо (Основное)	6' x 8'	1.83 x 2.44 м	~4.5 м²
Крыльцо (Опционально)	22' x 6'	6.71 x 1.83 м	~12.3 м²

Комментарий архитектора к первому этажу:

Зонирование: Планировка четко делится на приватную часть слева (Мастер-спальня с ванной и гардеробными) и общественную справа. Вход (Entry) расположен логично, не пересекая приватную зону, но имея прямой доступ в гостевой санузел (1/2 Bath), что удобно для посетителей.

Гостиная (Great Room): Это сердце дома. Площадь более 50 м² позволяет разместить полноценную зону отдыха, столовую и, возможно, каминную зону у стены, смежной с кухней. Примечательно наличие опционального второго света (Cathedral Ceiling), что сделает комнату еще более воздушной.

Кухня: Компактная, П-образной формы. Размер 3х3.6 метра достаточен для комфортной работы одного-двух человек. Наличие кладовой (P.) рядом — большой плюс для хранения запасов.

Солярий: Опциональная пристройка 12x16 футов превращает дом в объект с панорамным остеклением, идеально подходящим для завтраков или зимнего сада.

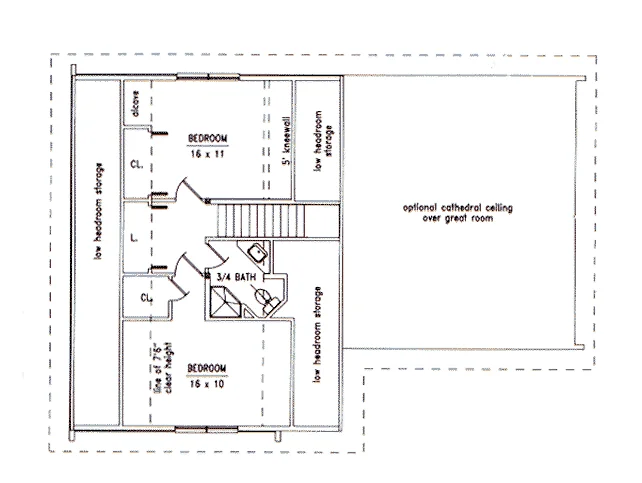

Анализ второго этажа: Гостевые спальни

Второй этаж представляет собой мансардную надстройку. Из-за конструкции крыши полезная площадь здесь ограничена высотой потолков.

Таблица размеров помещений (2 этаж)

Название помещения (RU)	Размеры (футы)	Размеры (метры)	Площадь (м²)
Спальня №2	16' x 11'	4.88 x 3.35 м	~16.3 м²
Спальня №3	16' x 10'	4.88 x 3.05 м	~14.9 м²
Санузел (3/4 Bath)	~8' x 8' (расч.)	~2.44 x 2.44 м	~6.0 м²
Зоны хранения (Storage)	Различные	Низкий потолок	Не учитывается

Комментарий архитектора ко второму этажу:

Этаж спроектирован экономно. Спальни имеют хорошую площадь (более 15 м²), но важно учитывать наличие kneewall (низкой стены) высотой 5 футов. Это значит, что полноценная высота будет только в центре комнаты, а вдоль стен пространство используется для шкафов или низких полок.

Санузел на этаже полноценный (с душем), что делает этот уровень автономным для детей или гостей.

Эргономика и функциональность

Коммуникации: Санузлы на первом и втором этажах расположены друг над другом или в непосредственной близости (судя по вертикальным шахтам), что удешевляет строительство и упрощает прокладку труб.
Лестница: Расположена в центре дома, рядом с кухней. Это удобно, но занимает место в общественном зоне. Лестница ведет прямо в холл второго этажа, минимизируя коридоры.
Свет: Дом очень светлый. Большие окна в гостиной, окна в спальнях и опциональный солярий обеспечивают отличную инсоляцию.

Вывод: Для кого этот проект?

Проект Stone_Ridge_II идеально подходит для:

Небольшой семьи (3-4 человека): Родители занимают комфортный первый этаж, дети — второй.
Загородного дома для выходных: Большая гостиная идеальна для приема гостей, а наличие трех спален позволяет разместить друзей.
Пожилых людей: При отказе от второго этажа (или использовании только первого), дом становится идеальным одноуровневым бунгало с мастер-спальней на первом этаже.

Главные преимущества: Эффектная гостиная с потенциалом второго света, четкое разделение на «шумную» и «тихую» зоны, а также возможность расширения за счет солярия и террасы.
