Детальный обзор архитектурного проекта дома Jackson
Проект Jackson представляет собой интересный пример многофункционального загородного дома, сочетающего в себе черты классической усадьбы и современного многоуровневого жилья. Судя по эскизу фасада (изображение 1), дом выполнен в стиле кантри с двускатной кровлей и просторным крыльцом, что создает уютную и гостеприимную атмосферу. Однако планы этажей (изображения 2 и 3) раскрывают более сложную и просторную внутреннюю структуру, чем можно предположить по внешнему виду.
Расшифровка технических обозначений
При работе с чертежами важно понимать стандартные сокращения:
- W (Window) — окно. На планах обозначает места остекления.
- D (Door) — дверь или дверной проем.
- WH (Water Heater) — водонагреватель. Указывается в санузлах или технических зонах.
- Sloped Ceiling — наклонный потолок (мансардная зона). Указывает на то, что комната расположена под крышей, и высота стен варьируется.
- Open to Below — пространство, открытое вниз (обычно над двухэтажной гостиной или холлом).
Анализ первого этажа (Ground Floor)
Первый этаж (изображение 2) имеет квадратную форму размером 25' x 25' (7,62 м x 7,62 м). Это компактное, но функциональное пространство.
- Входная группа: При входе вы попадаете в небольшой холл, от которого идет распределение по комнатам.
- Гостиная (Living Room): Центральное пространство дома. Имеет размеры 13'-9" x 13'-4'. Здесь размещена зона отдыха с камином и ТВ-зоной.
- Кухня (Kitchen): Расположена рядом с гостиной, образуя единое пространство для общения и приготовления пищи. Размеры кухни небольшие, но эргономичные.
- Спальни: На первом этаже расположены сразу две спальни (обозначены как Bedroom). Это уникальная особенность проекта, позволяющая размещать здесь гостей или пожилых членов семьи без необходимости подниматься наверх.
- Санузел: Небольшая ванная комната (Bath) расположена рядом со спальнями.
Анализ второго этажа (Second Floor)

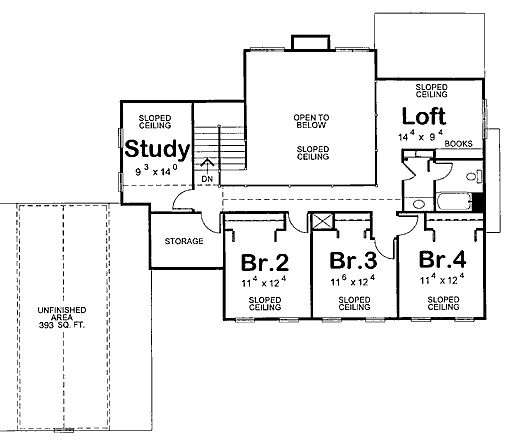

Второй этаж (изображение 3) значительно просторнее первого и содержит основные жилые зоны для постоянной прописки.
- Мансарда (Loft): Просторная зона над гостиной первого этажа. Используется как дополнительная жилая площадь или библиотека.
- Кабинет (Study): Отдельная комната для работы или творчества, расположенная рядом с лестницей.
- Спальни (Br. 2, Br. 3, Br. 4): Три отдельные спальни. Обратите внимание на пометку Sloped Ceiling — потолки здесь будут наклонными, что характерно для строительства под крышей.
- Ванная комната: Расположена в зоне мансарды, обеспечивая доступ для спален второго этажа.
- Неотделанная площадь (Unfinished Area): Значительный объем (393 кв. фута) оставлен для будущего использования (гараж, техническое помещение или склад).
Сводная таблица размеров и площадей
Ниже приведены пересчитанные размеры из футов/дюймов в метры и площади помещений в квадратных метрах.
| Название помещения (Room) |
Размеры (Размер в футах) |
Размеры (в метрах) |
Площадь (кв. м) |
| Гостиная (Living Room) |
13'-9" x 13'-4" |
4,19 м x 4,06 м |
17,0 м² |
| Кухня (Kitchen) |
10'-3" x 7'-2" |
3,12 м x 2,18 м |
6,8 м² |
| Спальня 1 (1 этаж) |
10'-3" x 10'-4" |
3,12 м x 3,15 м |
9,8 м² |
| Спальня 2 (1 этаж) |
11'-0" x 8'-7" |
3,35 м x 2,62 м |
8,8 м² |
| Ванная (1 этаж) |
7'-6" x 5'-0" |
2,29 м x 1,52 м |
3,5 м² |
| Мансарда (Loft) |
14' x 9'-4" |
4,27 м x 2,84 м |
12,1 м² |
| Кабинет (Study) |
9'-3" x 14'-6" |
2,82 м x 4,42 м |
12,5 м² |
| Спальня 3 (Br. 2) |
11'-6" x 12'-4" |
3,51 м x 3,76 м |
13,2 м² |
| Спальня 4 (Br. 3) |
11'-6" x 12'-4" |
3,51 м x 3,76 м |
13,2 м² |
| Спальня 5 (Br. 4) |
11'-6" x 12'-4" |
3,51 м x 3,76 м |
13,2 м² |
Вывод и целевая аудитория
Проект Jackson идеально подходит для многодетных семей или многопоколенческих домохозяйств. Наличие пяти спален и двух санузлов на разных уровнях позволяет комфортно разместиться большой группе людей, сохраняя при этом приватность.
Главные преимущества:
- Зонирование: Четкое разделение на дневную (гостиная на 1 этаже, мансарда) и ночную зоны.
- Гибкость: Возможность использования первых двух спален для гостей или пожилых родственников, а верхних трех — для детей.
- Пространство для работы: Наличие отдельного кабинета (Study) на втором этаже.
- Резерв: Большая неотделанная площадь (более 36 кв. м) позволяет в будущем расширить жилую зону или оборудовать гараж.
Этот проект сочетает в себе уют небольшого домика снаружи с функциональностью большого семейного дома внутри.
