Архитектурный обзор проекта дома Horizon_III

Проект Horizon_III представляет собой классический одноэтажный дом (ранчо) с эффективной организацией пространства. Несмотря на компактный внешний габарит, планировка предлагает полноценный функционал для небольшой семьи или использования в качестве загородной резиденции. Ниже представлен детальный разбор планировочного решения, перевод экспликации помещений и анализ эргономики.

1. Экспликация помещений и метрические характеристики

Все размеры переведены из имперской системы (футы/дюймы) в метрическую. Площадь рассчитана по внутренним размерам помещений.

Примечание: Общая площадь застройки по внешнему контуру составляет приблизительно 44' x 28' (13.4 м x 8.5 м), что равно ~114 м² без учета крыльца и террасы.

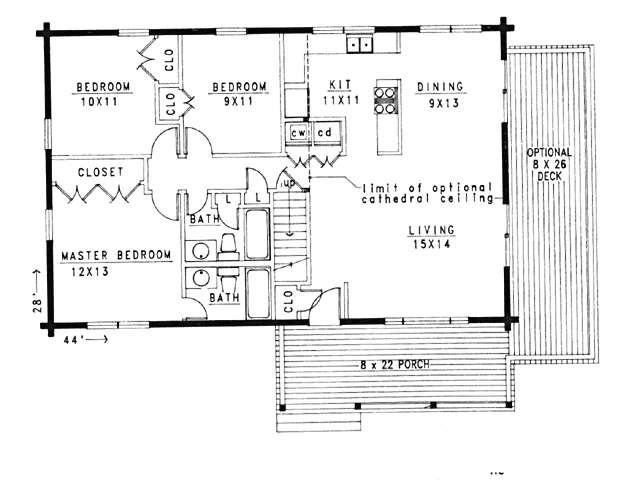

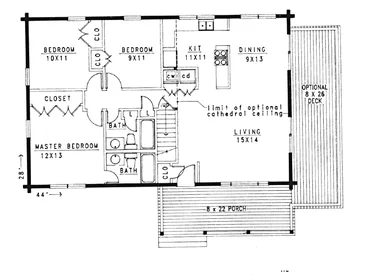

2. Расшифровка технических обозначений на плане

Для правильного чтения чертежа необходимо понимать стандартные архитектурные сокращения, использованные в проекте:

• CLO (Closet): Встроенный шкаф или гардеробная. На плане обозначены как небольшие помещения со зигзагообразными линиями (полки) или просто как ниши.
• KIT (Kitchen): Кухня.
• cw / cd: Сокращения от Clothes Washer (стиральная машина) и Clothes Dryer (сушильная машина). В данном проекте прачечная зона интегрирована непосредственно в пространство кухни.
• L (Lavatory): Раковина/умывальник. Обозначение "L L" указывает на двойную раковину.
• Up: Направление лестницы на верхний уровень (второй этаж, мансарда) или вниз (в подвал). В контексте одноэтажного дома с пометкой "cathedral ceiling" (сводчатый потолок), лестница, скорее всего, ведет на технический чердак или в подвал.
• Limit of optional cathedral ceiling: Граница зоны с опциональным сводчатым (вторым светом) потолком. Это визуально расширяет пространство гостиной.

3. Анализ планировочных решений

Зонирование пространства

Планировка дома выполнена по принципу компактного прямоугольника с четким разделением на дневную и ночную зоны:

• Дневная зона (Public Zone): Расположена в правой части плана. Гостиная, столовая и кухня объединены в единое пространство (Open Concept). Это решение визуально увеличивает объем помещений и улучшает инсоляцию за счет больших окон в гостиной.
• Ночная зона (Private Zone): Расположена в левой части плана. Спальни сгруппированы вместе, что удобно для семей с детьми. Мастер-спальня (12x13 футов) имеет увеличенные размеры по сравнению с остальными комнатами и расположена обособленно в углу для обеспечения приватности.

Эргономика и функциональность

• Кухонный блок: Кухня имеет форму, близкую к квадрату (11x11 футов). Размещение стиральной и сушильной машин (cw/cd) внутри кухни — характерный прием для домов небольшой площади. Это экономит место, избавляя от необходимости выделять отдельную прачечную, однако требует качественной вентиляции и шумоизоляции техники.
• Санитарные узлы: На плане видно два обозначения BATH. Центральная группа сантехники (ванна, унитаз, двойная раковина) обслуживает коридор и, вероятно, гостевую зону. Вторая зона санузла расположена в непосредственной близости от мастер-спальни, что предполагает наличие полу-приватного или полноценного санузла при главной спальне.
• Входная группа: Дом встречает гостей просторным крыльцом (8x22 фута), которое занимает почти половину длины фасада. Это отличная зона для летнего отдыха. Опциональная терраса (8x26 футов) сбоку позволяет значительно расширить эксплуатируемую площадь участка.

4. Итоговый вердикт

Проект Horizon_III — это рациональное решение для участка стандартного размера. Его главные преимущества заключаются в отсутствии коридоров-паразитов (почти все пространство полезно) и наличии больших внешних зон отдыха (крыльцо и терраса суммарно дают около 35 м² дополнительного пространства).

Для кого подходит этот проект:

• Для небольшой семьи (2 взрослых + 1-2 детей).
• Для пары пенсионеров, желающих иметь гостевую комнату.
• В качестве уютного загородного дома для выходного дня.

Главный плюс: Эффективное использование каждого квадратного фута и возможность трансформации пространства за счет сводчатых потолков в гостиной.
