Обзор проекта дома Grandview_C: Анализ планировки и эргономики

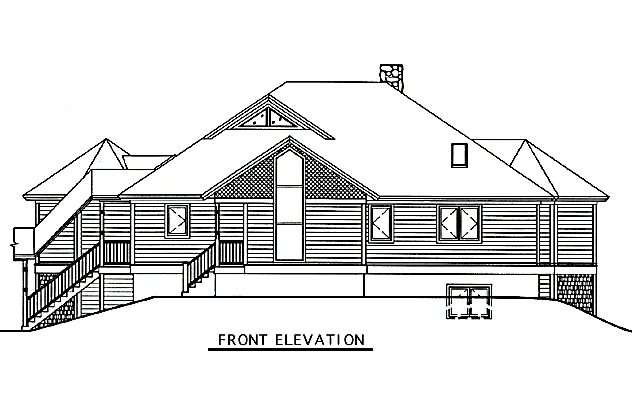

Проект Grandview_C представляет собой одноэтажный дом с цокольным этажом (walk-out basement), выполненный в стиле, напоминающем современный крафтсман или ранчо. Архитектурное решение фасада подчеркивается двускатной крышей, использованием комбинированной отделки (сайдинг и гонт) и наличием просторной террасы. Ниже представлен детальный разбор планировки первого этажа.
1. Перевод помещений и метрическая система
Для удобства восприятия все размеры переведены из имперской системы (футы/дюймы) в метрическую (метры). Площадь рассчитана приблизительно, исходя из внешних габаритов помещений.

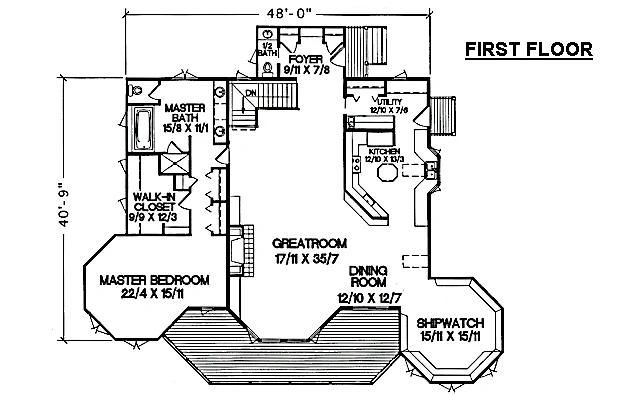

| Название на плане (EN) |
Перевод (RU) |
Размеры (Футы/Дюймы) |
Размеры (Метры) |
Площадь (м²) |
| Foyer |
Прихожая / Холл |
9'11" x 7'8" |
3.02 м x 2.34 м |
~7.1 м² |
| Great Room |
Гостиная / Большая комната |
17'11" x 35'7" |
5.46 м x 10.85 м |
~59.2 м² |
| Kitchen |
Кухня |
12'10" x 13'3" |
3.91 м x 4.04 м |
~15.8 м² |
| Dining Room |
Столовая |
12'10" x 12'7" |
3.91 м x 3.84 м |
~15.0 м² |
| Master Bedroom |
Мастер-спальня |
22'4" x 15'11" |
6.81 м x 4.85 м |
~33.0 м² |
| Master Bath |
Ванная комната при спальне |
15'8" x 11'1" |
4.78 м x 3.38 м |
~16.2 м² |
| Walk-in Closet |
Гардеробная |
9'9" x 12'3" |
2.97 м x 3.73 м |
~11.1 м² |
| Utility |
Постирочная / Тех. помещение |
12'10" x 7'8" |
3.91 м x 2.34 м |
~9.2 м² |
| Shipwatch |
Зимний сад / Веранда |
15'11" x 15'11" |
4.85 м x 4.85 м |
~23.5 м²* |
*Площадь помещения "Shipwatch" рассчитана приблизительно, так как оно имеет восьмиугольную форму.
2. Расшифровка технических обозначений
На плане используются стандартные архитектурные сокращения, которые важны для понимания функционала помещений:
- W/D (Washer/Dryer): Место для установки стиральной и сушильной машин. Расположено в техническом блоке.
- WH (Water Heater): Водонагреватель (бойлер). Также находится в техническом помещении.
- DN (Down): Лестница вниз. Указывает на спуск в цокольный этаж или на нижний уровень.
- REF (Refrigerator): Холодильник.
- DW (Dishwasher): Посудомоечная машина.
- Oven / Range: Духовой шкаф и варочная панель.
3. Анализ планировки и зонирование
Зонирование пространства
Планировка дома четко разделена на две основные функциональные зоны:
- Приватная зона (Night Zone): Расположена в левой части дома (если смотреть на план). Мастер-спальня с примыкающей ванной и гардеробной вынесена в отдельный крыло. Это обеспечивает максимальную тишину и изоляцию от шума гостиной.
- Общественная зона (Day Zone): Занимает центральную и правую часть плана. Огромная гостиная (Great Room) объединяет в себе функции зала и места для отдыха. Она визуально связана со столовой и кухней, хотя последняя имеет четкие границы.
Эргономика и функциональность
- Кухня и логистика: Кухня расположена компактно, рядом с техническим помещением (Utility). Это очень эргономичное решение: грязное белье и продукты находятся рядом, а загрузка посуды и стирка не требуют перемещения по всему дому. Вход в дом (Foyer) также находится в непосредственной близости от кухни и постирочной, что удобно для разгрузки покупок.
- Мастер-люкс: Спальня хозяев впечатляет размерами (более 33 м²). Ванная комната оснащена полноценной ванной, душевой кабиной и двойной раковиной (судя по планировке сантехники). Гардеробная комната (Walk-in Closet) имеет площадь более 11 м², что является роскошным показателем для дома такого класса.
- Great Room: Гостиная имеет вытянутую форму и, судя по обозначению камина и расположению окон, является центром притяжения дома. Она выходит в помещение "Shipwatch".
- Помещение "Shipwatch": Это восьмиугольная пристройка. Судя по штриховке на плане (которая часто обозначает настил) и названию, это может быть крытая веранда или зимний сад. Она значительно расширяет полезную площадь для отдыха, обеспечивая панорамный обзор.
Коммуникации
Сантехнические узлы сгруппированы. Ванная комната мастеров примыкает к стене, где, вероятно, проходят стояки. Техническое помещение вынесено ближе к входу и кухне, что упрощает подвод коммуникаций и вентиляцию.
4. Итоговый вывод
Проект Grandview_C — это отличное решение для пары или небольшой семьи, ценящей приватность и простор.
Главные преимущества проекта:
- Роскошная мастер-спальня: Изолированный блок с огромной гардеробной и полноценной ванной делает эту часть дома comparable с номером люкс в отеле.
- Эффективное использование площади: Несмотря на кажущуюся компактность основного прямоугольника дома (48 на 40 футов), за счет вытянутой гостиной и дополнительных помещений (Shipwatch) полезная площадь очень велика.
- Логичная бытовая зона: Соседство кухни, прихожей и постирочной создает идеальный бытовой треугольник.
- Потенциал цоколя: Наличие лестницы вниз (DN) и вид цоколя на фасаде говорят о том, что дом построен на участке с уклоном. Это позволяет получить полноценный второй жилой этаж (цокольный) с отдельным выходом на улицу.
Дом идеально подойдет для жизни за городом, где важны виды из окон (благодаря большим остекленным зонам в гостиной и Shipwatch) и комфортное уединение.
