Планировки

1 этаж

2 этаж

Elkhart

Каталожный номер: 141/1.5/3-135

141

м² площадь

этаж

спальни

санузел

Помещения и особенности

🚪 Крыльцо ⬆ Высокие потолки 🏛 Холл 👔 Гардеробная

Обзор проекта дома Elkhart: Уютный шале в стиле А-фрейм

Проект Elkhart представляет собой классическое воплощение загородной жизни в стиле шале или современного бревенчатого дома. Архитектура с крутой двускатной крышей (А-фрейм) не только придает дому узнаваемый сказочный силуэт, но и функционально оправдана для регионов с обильными снегопадами. Ниже представлен детальный разбор планировочных решений, эргономики и технических характеристик проекта.

Технические обозначения и легенда плана

Для правильного чтения чертежей важно понимать стандартные архитектурные сокращения и символы, использованные в проекте:

UP / DOWN: Направление движения по лестнице (Вверх / Вниз).
DECK: Открытая деревянная терраса (обычно без крыши или с легким навесом), расположенная с задней стороны дома.
PORCH: Крытое крыльцо или веранда перед главным входом.
BALCONY: Балкон, примыкающий к спальне на втором этаже.
LOW STORAGE: Зоны низкого хранения. В домах с мансардной или А-образной крышей пространство у скатов имеет низкую высоту потолка, поэтому оно пригодно только для хранения вещей, а не для постоянного пребывания людей.
Символы сантехники: На плане ванной комнаты (Bath) изображены стандартные символы: ванна (прямоугольник), унитаз (овал с бачком) и раковина.
Символы кухни: Плита/печь (квадрат с конфорками), мойка (двойной прямоугольник у стены).

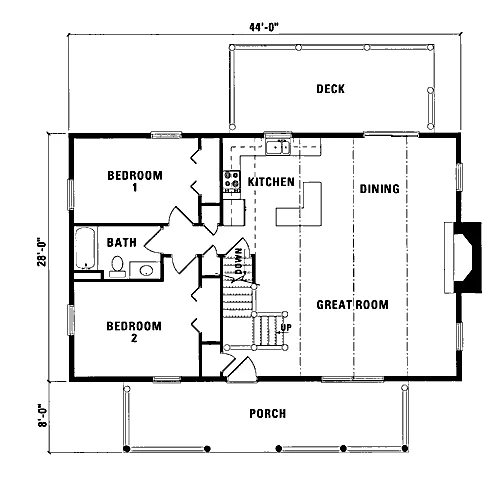

Детальный анализ планировки первого этажа

Первый этаж представляет собой прямоугольник размером 44'-0" x 28'-0" (примерно 13,4 м x 8,5 м). К основной коробке дома примыкает глубокая веранда (Porch) глубиной 8 футов (2,44 м).

Планировка четко разделена на две функциональные зоны: приватную (спальную) слева и общественную (дневную) справа.

Таблица помещений первого этажа (с переводом и метрикой)

Название (EN / RU)	Примерные размеры (футы)	Размеры (метры)	Площадь (м²)
Great Room Гостиная / Общий зал	~22' x 24'	~6,7 м x 7,3 м	~49,0 м²
Dining Столовая зона	~12' x 14' (часть общего пространства)	~3,6 м x 4,2 м	~15,0 м²
Kitchen Кухня	~10' x 12'	~3,05 м x 3,65 м	~11,1 м²
Bedroom 1 Спальня 1	~11' x 12'	~3,35 м x 3,65 м	~12,2 м²
Bedroom 2 Спальня 2	~11' x 12'	~3,35 м x 3,65 м	~12,2 м²
Bath Ванная комната	~8' x 10'	~2,44 м x 3,05 м	~7,4 м²
Porch Веранда	44' x 8'	13,4 м x 2,44 м	~32,7 м²
Deck Терраса	~20' x 10'	~6,1 м x 3,0 м	~18,3 м²

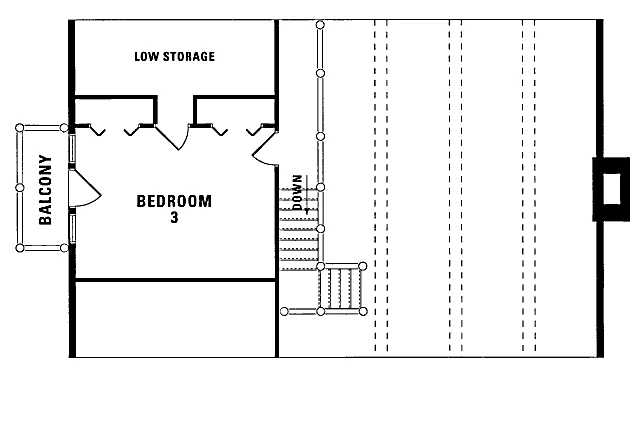

Анализ второго этажа (Мансарда)

Второй этаж выполнен в виде мансарды с открытым пространством (лофтом), которое нависает над гостиной первого этажа. Это создает эффект "второго света", наполняя дом воздухом и естественным освещением.

Bedroom 3 (Спальня 3): Полноценная мастер-спальня. Её главное преимущество — наличие собственного выхода на Balcony (Балкон), что редкость для домов такой площади. Примерная площадь спальни составляет около 20 м².
Low Storage (Низкое хранение): Вдоль скатов крыши организованы встроенные шкафы или зоны для хранения. Это грамотное использование "мертвого" пространства под крышей.
Loft (Лофт): Пространство над гостиной и столовой. Оно может использоваться как библиотека, зона отдыха или рабочий кабинет. Ограждение (перила) обеспечивает безопасность.

Эргономика и функциональность

Зонирование

Архитектор применил классическое и эффективное зонирование. "Шумная" дневная зона (кухня, гостиная, столовая) сгруппирована в правой части дома. Это позволяет создать единое социальное пространство, где люди могут взаимодействовать, даже занимаясь разными делами (готовка, отдых у камина, обед). "Тихая" зона (две спальни и ванная) вынесена в левый крыло, что обеспечивает приватность.

Коммуникации и логистика

Кухня: Расположена удобно, рядом со столовой зоной. Однако, проход в спальни проходит мимо кухни, что может создавать небольшой трафик в зоне готовки.
Ванная комната: Расположена между двумя спальнями первого этажа, что делает её общей и легкодоступной ("джакузи-планировка").
Входная группа: Вход через просторную веранду (Porch) создает буферную зону, защищая дом от грязи и холода. Сразу при входе мы попадаем в гостиную, что характерно для домов отдыха.
Лестница: Расположена в центре дома, рядом с кухней. Это экономит место, но может быть слышен шум с первого этажа в спальню на втором уровне.

Преимущества и недостатки

Преимущества:

Высокие потолки в гостиной за счет второго света.
Наличие трех спален при относительно компактном пятне застройки.
Огромные внешние пространства (веранда, терраса, балкон), расширяющие жилую площадь в теплое время года.
Эффективное использование пространства под крышей для хранения.

Недостатки:

На втором этаже всего одна ванная комната (предположительно, она есть только на первом этаже, судя по плану). Это может создавать неудобства утром для жильцов спальни №3.
Отсутствие выделенной прачечной (W/D), место для стиральной машины придется искать в ванной или на кухне.

Вывод: Для кого этот проект?

Дом Elkhart — это идеальное решение для загородного дома выходного дня (дачи) или постоянного проживания для небольшой семьи из 3-4 человек.

Его главные преимущества — это атмосфера уюта, создаваемая открытой гостиной с камином и высокими потолками, а также тесная связь с природой благодаря множеству террас и большим окнам. Проект оптимален для узких участков, так как дом вытянут в глубину, но имеет небольшую ширину фасада (относительно площади).
