Обзор проекта дома Belle_Maison_I: Уютный коттедж в стиле рустик

Проект Belle_Maison_I представляет собой одноэтажный дом в стиле современного ранчо или загородного коттеджа с элементами бревенчатой архитектуры. Внешний облик дома, представленный на эскизе, подчеркивает единение с природой благодаря использованию натуральных материалов, сложной кровле с мансардными окнами и обширным террасам. Ниже представлен детальный анализ планировочного решения.

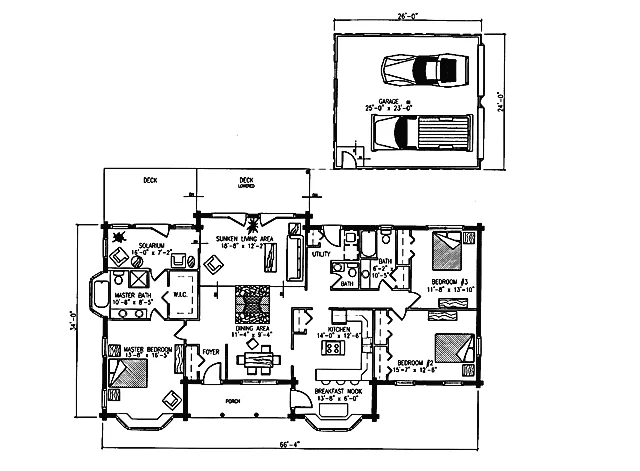

1. Перевод помещений и метрическая система

Для удобства понимания планировки все названия помещений переведены на русский язык, а имперские размеры (футы и дюймы) конвертированы в метрическую систему.

2. Расшифровка технических обозначений

На плане используются стандартные архитектурные сокращения, которые важно понимать при чтении чертежа:

• W/D (Washer/Dryer) — место для установки стиральной и сушильной машин. Располагается в помещении Utility.
• WH (Water Heater) — водонагреватель (бойлер). Также расположен в технической зоне.
• W.I.C. (Walk-In Closet) — гардеробная комната, в которую можно зайти. В данном проекте она является частью мастер-спальни.
• DW (Dishwasher) — посудомоечная машина на кухне.
• REF (Refrigerator) — место под холодильник.
• OV / Range — плита или духовой шкаф.
• Deck — деревянная терраса на заднем дворе.

3. Анализ планировки и эргономики

Зонирование пространства

Планировка дома выполнена по принципу четкого разделения на дневную и ночную зоны, что является признаком грамотного архитектурного решения:

• Дневная зона (Public Zone): Расположена в центре дома. Кухня, столовая и гостиная образуют единое пространство, что визуально расширяет интерьер. Отдельного внимания заслуживает Солярий (Solarium) — светлая комната с остеклением, которая служит буфером между домом и садом, идеально подходящая для отдыха днем.
• Ночная зона (Private Zone): Спальные комнаты разнесены по разным углам дома. Мастер-спальня выделена в левое крыло, обеспечивая максимальную приватность для владельцев. Детские спальни (№2 и №3) сгруппированы в правом крыле рядом с общей ванной.
• Сервисная зона: Гараж и постирочная (Utility) находятся в непосредственной близости от кухни. Это эргономически верно: разгрузка продуктов из машины происходит быстро, а грязная одежда из спален удобно попадает в стирку через коридор.

Кухня и общественные пространства

Кухня имеет Г-образную планировку с островом или полуостровом, выходящим в зону завтраков. Это позволяет хозяйке или хозяину общаться с гостями во время готовки. Зона для завтраков (Breakfast Nook) достаточно просторна (4х2.4 м) для размещения полноценного стола.

Особенность: Гостиная обозначена как Sunken Living Area (углубленная гостиная). Это дизайнерский прием, создающий уютный "колодец" для общения. Однако стоит учитывать, что перепад высот требует установки ступеней, что может быть неудобно для пожилых людей или людей с ограниченными возможностями.

Спальные комнаты

Мастер-спальня оснащена собственной ванной комнатой и гардеробной (W.I.C.), что соответствует стандартам комфортного жилья. Спальня №2 является самой просторной из детских (4.6 м в длину), что позволяет разместить там не только спальное место, но и полноценную рабочую зону.

4. Вывод и рекомендации

Проект Belle_Maison_I — это функциональный дом общей площадью около 180-200 кв.м (без учета гаража и террас), ориентированный на комфортную жизнь семьи из 3-4 человек.

Главные преимущества проекта:

• Связь с природой: Наличие солярия, задней террасы (Deck) и больших окон в гостиной.
• Приватность: Изолированное расположение мастер-спальни.
• Вместительность: Гараж на две машины и просторная постирочная.

Для кого подходит: Идеально подойдет для загородной жизни, в качестве дачи или постоянного дома для небольшой семьи. Стиль исполнения (бревенчатые стены на эскизе) предполагает строительство в эко-поселках или лесной местности.
